Inox linija za induktivno varjenje in etiketiranje plastenk
Za naročnika iz embalažne industrije smo razvili namensko avtomatizirano linijo iz nerjavečega jekla za induktivno varjenje pokrovov in etiketiranje plastenk. Rešitev zagotavlja zanesljiv transport, natančen nanos etiket ter izpolnjuje zahteve glede varnosti in higiene v industrijskem okolju.
Izhodiščni izziv - Stranka je želela avtomatizirati obstoječi ročni postopek, zagotoviti enakomeren nanos etiket, natančno poravnavo plastenk ter vključiti zaščitne elemente za varno delovanje in nadzor dostopa.
Rezultat - Vzpostavili smo robusten in učinkovit sistem, ki omogoča enostavno in hitro obdelavo plastenk z minimalnim posegom operaterja. Linija deluje zanesljivo, z visoko stopnjo avtomatizacije ter izpolnjuje vse zahteve industrijskega okolja, vključno z varnostjo, preglednostjo in enostavnim vzdrževanjem.
Opis rešitve

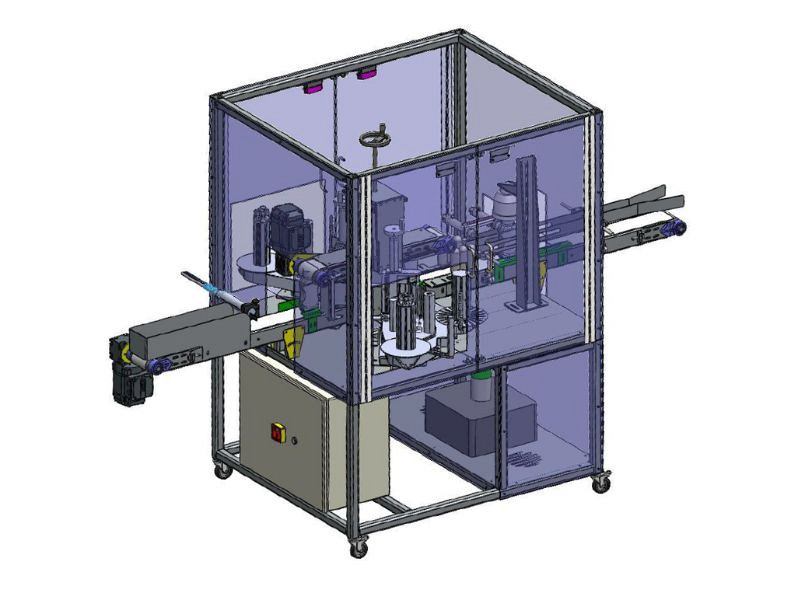

Linija je zasnovana za zanesljiv transport, natančno poravnavo in dvostransko etiketiranje plastenk v enem delovnem procesu. Sestavljena je iz dveh tračnih transporterjev, ločevalnega mehanizma, sistema z vrtljivimi valjčki za centriranje plastenk ter dveh etiketirk, ki etiketi nanašata na sprednjo in zadnjo stran plastenke.
Sistem je zavarovan z zaščitno ograjo in opremljen z varnostnimi stikali, ki onemogočajo dostop med delovanjem naprave. Celotna konstrukcija, vključno z ohišjem zaščite in okvirjem linije, je izdelana iz inox materiala, kar zagotavlja trajnost, odpornost proti koroziji in enostavno vzdrževanje.

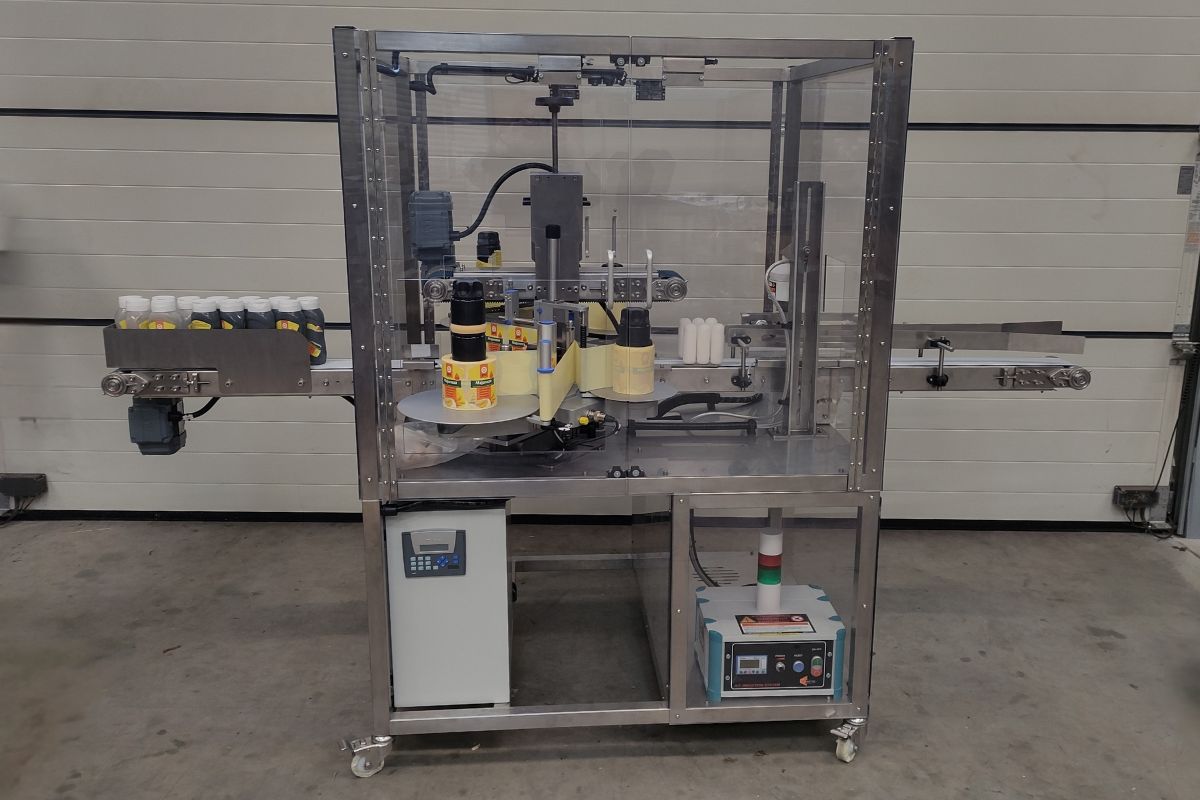

Namenska naprava za induktivno varjenje in etiketiranje plastične embalaže
Prednosti za naročnika:
- zanesljiva in ponovljiva poravnava plastenk,
- sočasno etiketiranje spredaj in zadaj brez dodatnih posegov,
- minimalen poseg operaterja – le vnos in odvzem plastenk,
- varnostna zaščita z varnostnimi stikali na vratih,
- industrijska izvedba iz Inoxa primerna za živilsko in farmacevtsko rabo.
Oglejte si več primerov naših namenskih naprav, razvitih za naročnike iz industrije pakiranje in industrijsko označevanje.

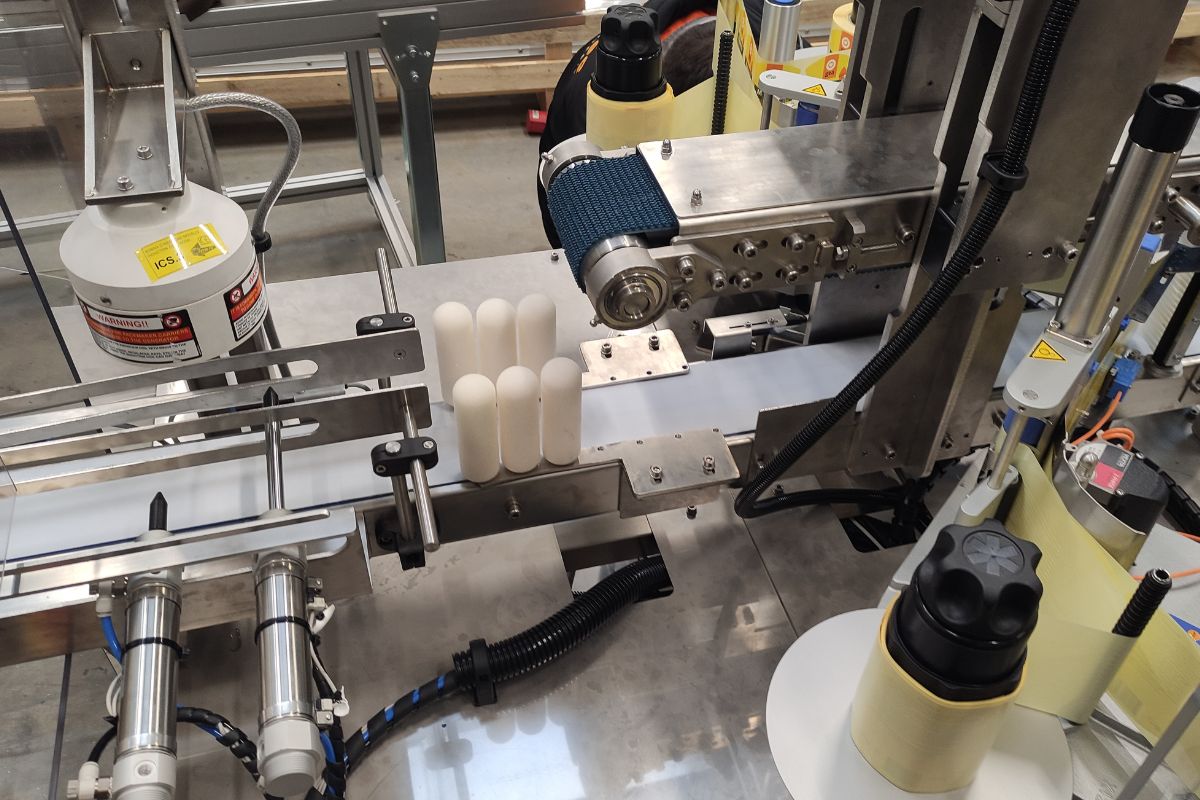

Ločevalni sistem s pnevmatski cilindri za ločevanje plastenk
Delovanje naprave po korakih
1. Vnos plastenk: Plastenka se na začetku linije postavi na tračni transporter.
2. Ločevanje: Pnevmatski cilinder jo loči od ostalih plastenk.
3. Centriranje: Vrteči valjčki plastenko poravnajo v sredino zgornjega transporterja.
4. Etiketiranje: Dve etiketirki hkrati aplicirata etiketi na sprednjo in zadnjo stran plastenke.
5. Odvzem: Obdelano plastenko operater ročno odvzame na koncu linije ali pa se vključi v naslednjo transportno linijo.

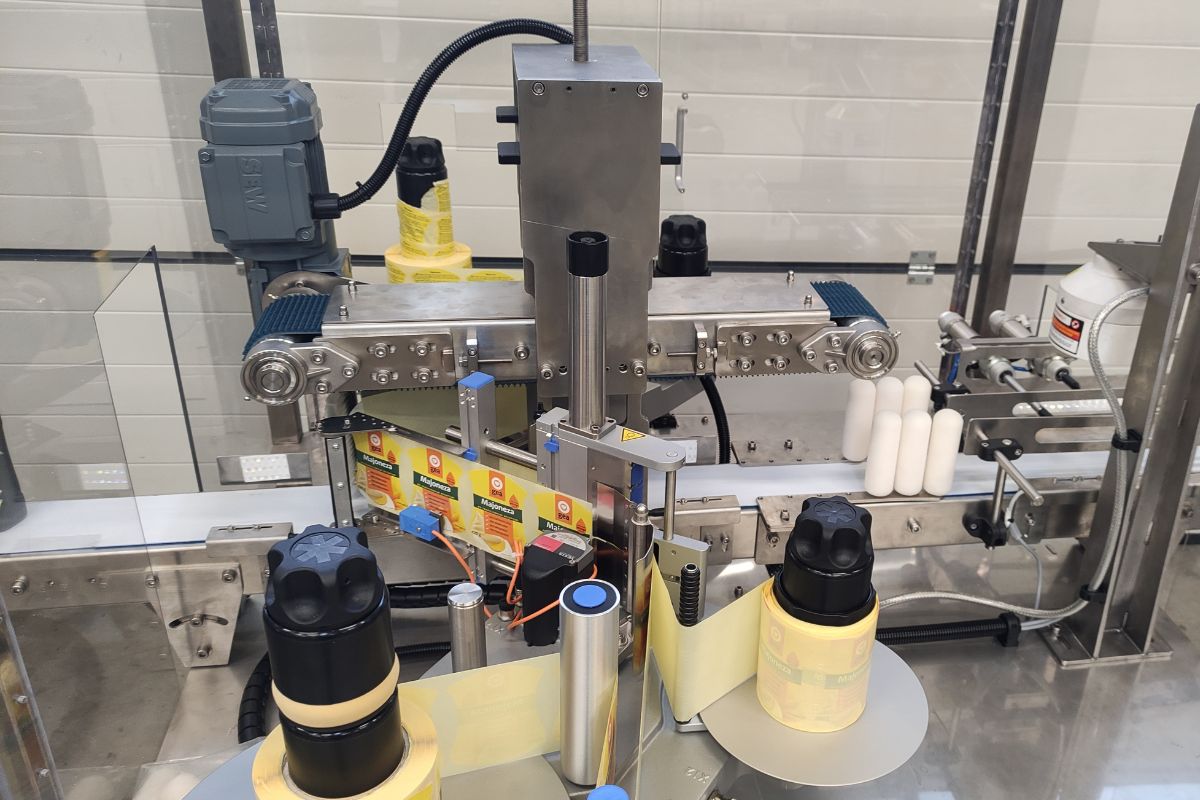

Etiketirki za natančen nanos nalepk na sprednjo in zadnjo stran plastenk
