Transportni sistemi
Zanesljiv transport materiala je ključni del sodobnih proizvodnih in logističnih procesov. V Minitec-u razvijamo in izdelujemo transportne sisteme, ki so popolnoma prilagojeni vašemu delovnemu procesu – ne glede na vrsto izdelka, zahtevano hitrost prenosa ali prostorske omejitve. Naša ponudba zajema celovit nabor rešitev za učinkovito povezovanje posameznih faz proizvodnje.
Sistemi so zasnovani modularno, kar omogoča hitro implementacijo, visoko fleksibilnost ter možnost kasnejših nadgradenj. Z dolgoletnimi izkušnjami in lastnim razvojem zagotavljamo stabilno in varno delovanje, enostavno vzdrževanje ter popolno skladnost z evropskimi varnostnimi in tehničnimi standardi. Vsako rešitev razvijemo na podlagi tehnične analize konkretnega primera uporabe.
Naš cilj je vedno enak – zagotoviti optimalen pretok materiala, povečati produktivnost in izboljšati celotno učinkovitost vašega sistema.
Ključne prednosti našega transportnega sistema:
- stabilna konstrukcija z dolgo življenjsko dobo,
- modularna zasnova za hitro prilagoditev specifičnim zahtevam,
- visoka zanesljivost in minimalni čas izpadov,
- prilagojen sistem pogonov in vodenja za različno težke in kompleksne aplikacije,
- možnost integracije v obstoječe linije, stroje, avtomatizacijo in robotske celice,
- podpora v vseh fazah projekta: od analize, načrtovanja (2D/3D) do izdelave, testiranja in zagona.
Transportni sistem
Standardni transportni sistemi
Standardni transportni sistemi predstavljajo osnovo za učinkovito notranjo logistiko in avtomatizacijo materialnega pretoka v različnih industrijskih okoljih. Namenjeni so transportu kosovnih, serijskih ali sipkih materialov med posameznimi delovnimi postajami, skladiščnimi conami ali procesnimi fazami. Glede na vrsto transportnega blaga in zahteve aplikacije izbiramo med različnimi tehnologijami: tračnimi, valjčnimi, verižnimi, jermenskimi in modularnimi transporterji, pa tudi posebnimi izvedbami, kot so elevatorji, ploščati transporterji ali sistemi s kovinskimi trakovi.
Sistemi omogočajo različne konfiguracije glede na prostorske in procesne zahteve – vključno z ravnimi in ukrivljenimi odseki, spremembami višine, možnostjo akumulacije ter usmerjanja ali preusmerjanja blaga. Posebnost standardnih transporterjev je njihova visoka prilagodljivost in modularna zasnova, kar omogoča hitro sestavo sistema, nadgradnje ter enostavno vzdrževanje.
Vsaka transportna rešitev je načrtovana glede na konkretne zahteve – od obremenitev in dimenzij izdelkov do specifičnih okoljskih pogojev – s ciljem zagotavljanja zanesljivega, nemotenega in stroškovno učinkovitega pretoka materiala v proizvodnih ali logističnih procesih.
Ponujamo širok nabor standardnih transporterjev, prilagojenih raznolikim industrijskim aplikacijam.

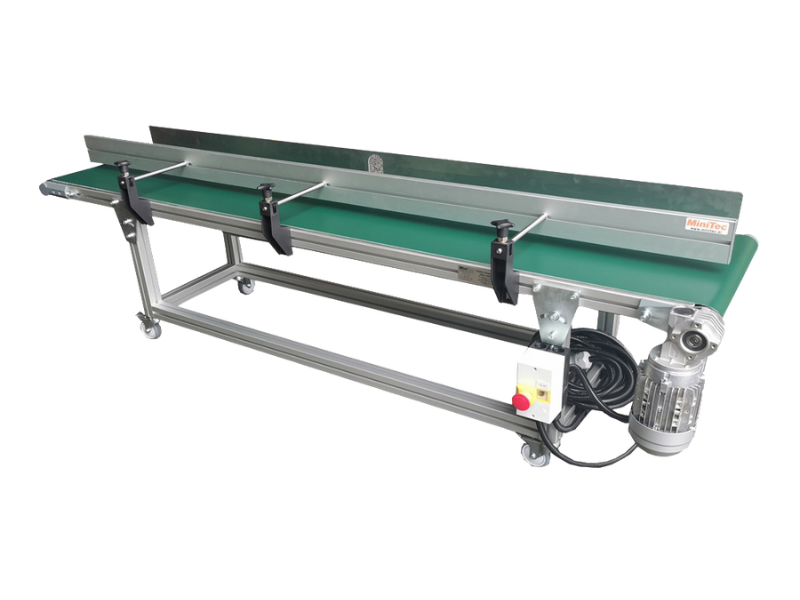

Tračni transporterji
.png)

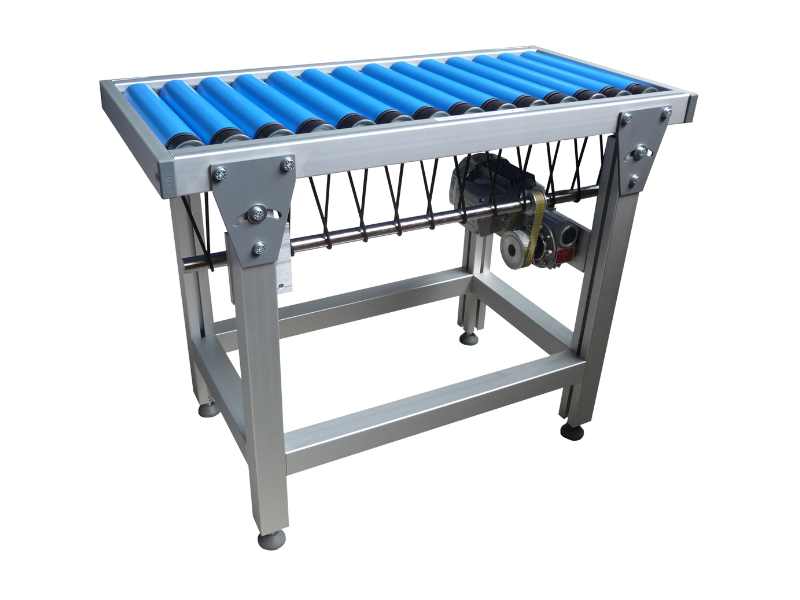

Valjčni transporterji

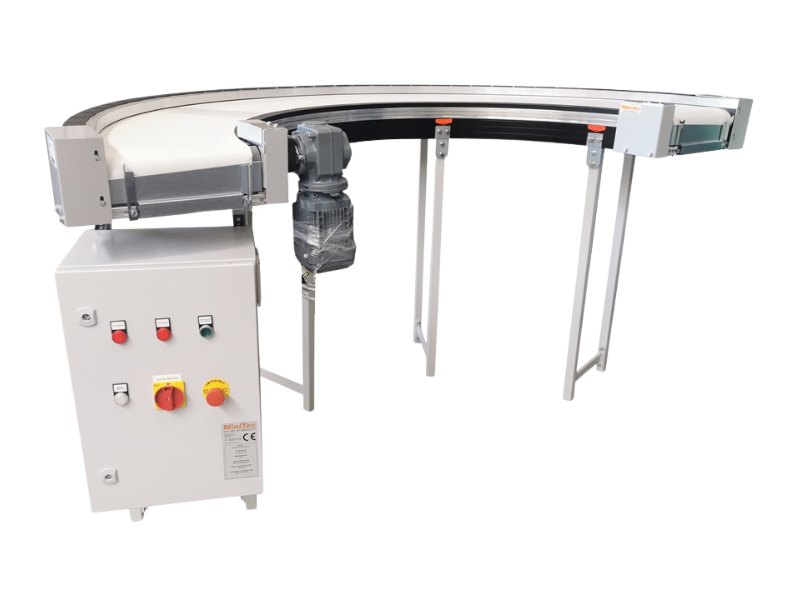

Tračne in valjčne krivine

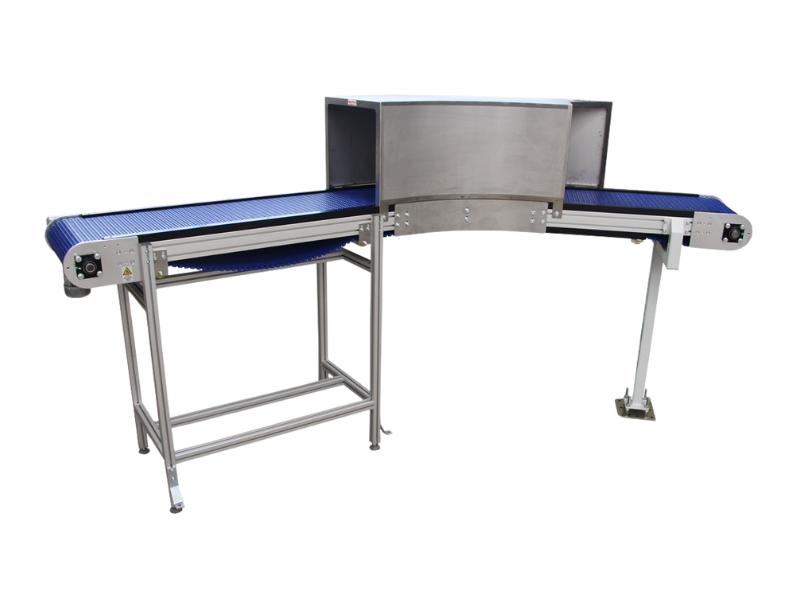

Modularni transporterji
Členkasti transporterji - GFK

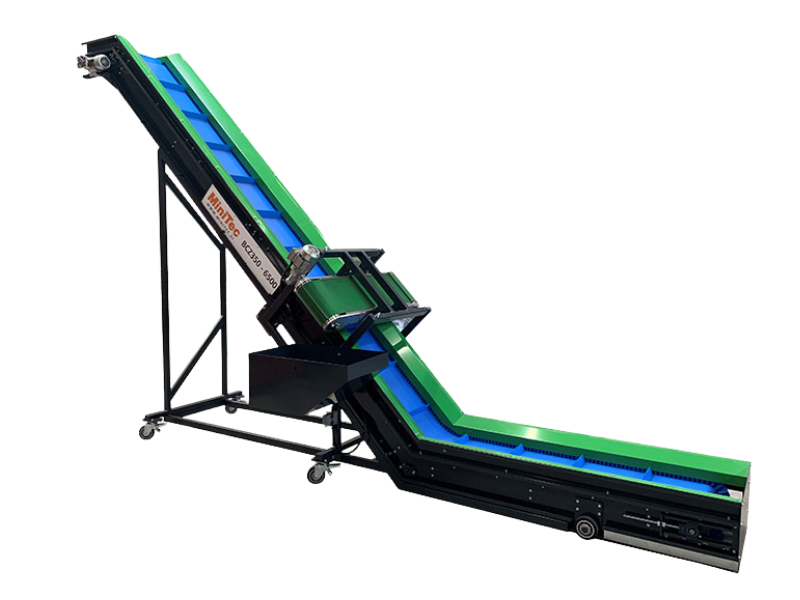

Elevatorji za sipke materiale

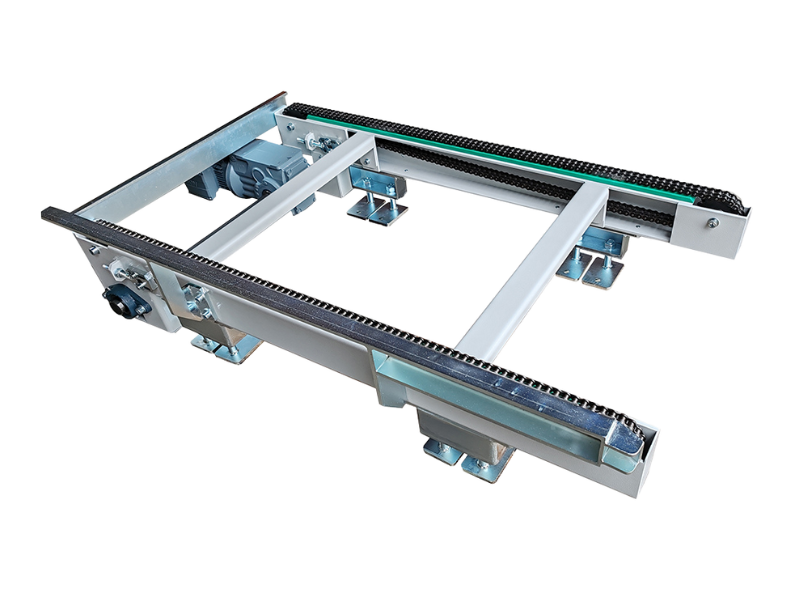

Verižni transporterji

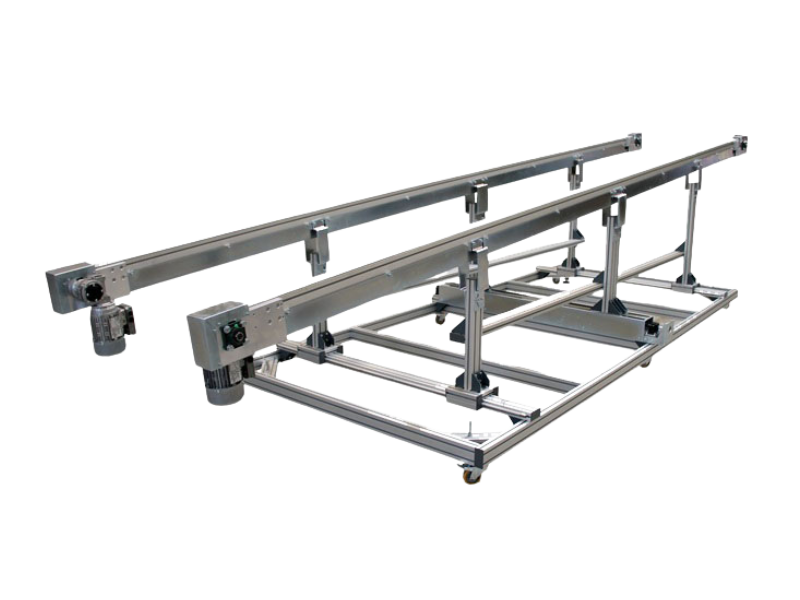

Jermenski transporterji

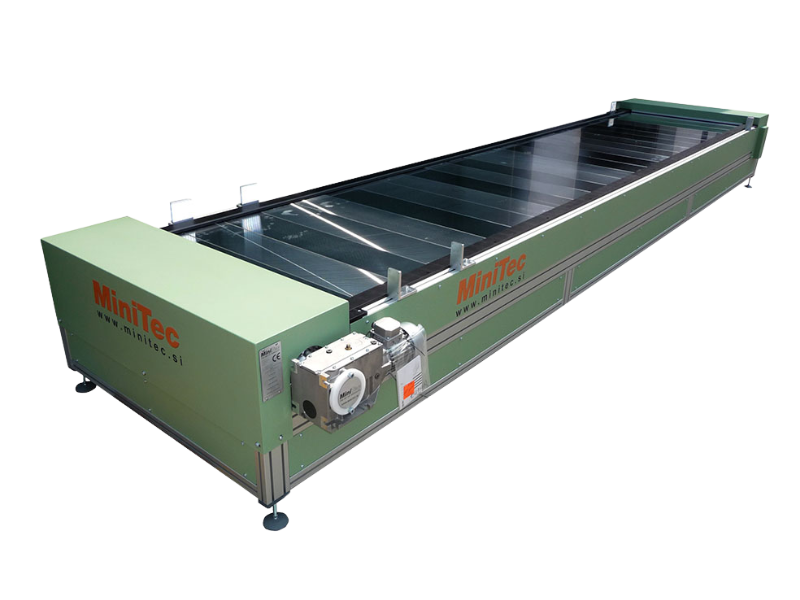

Verižni ploščati transporterji

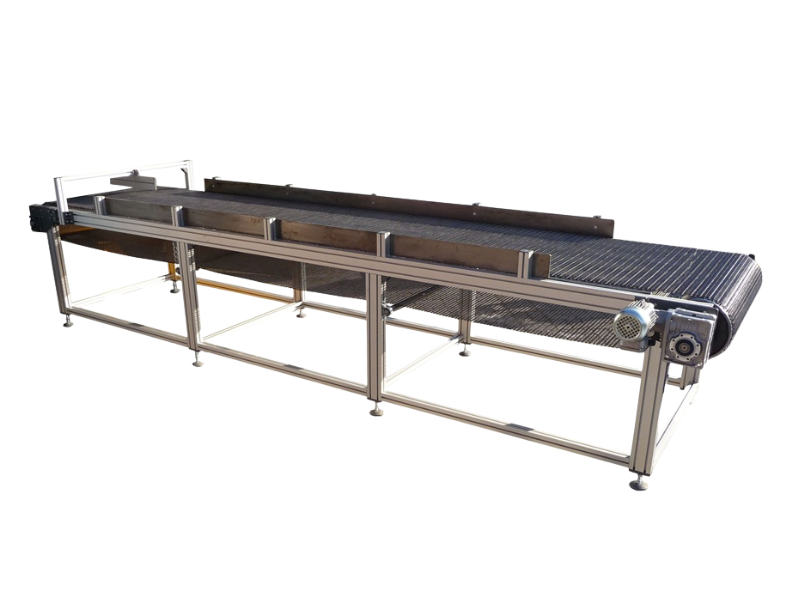

Transporterji s kovinskim mrežastim trakom

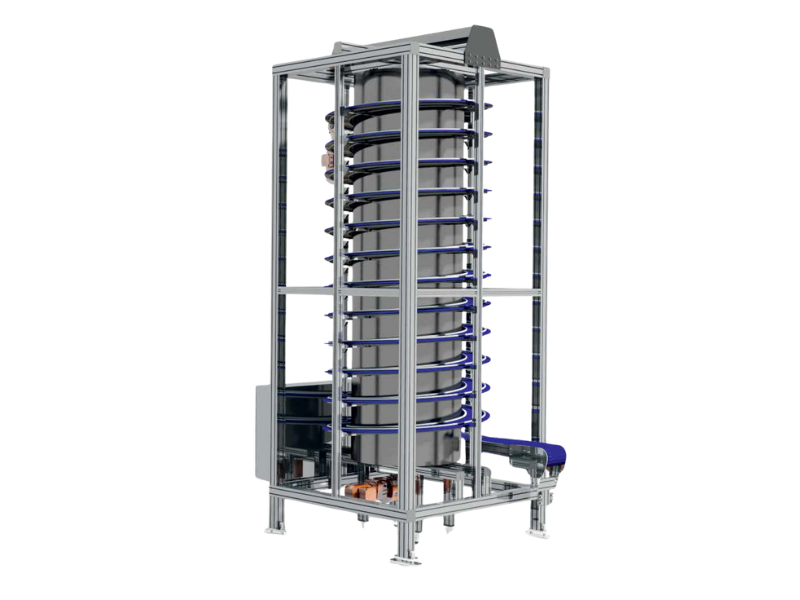

Spiralni transporterji

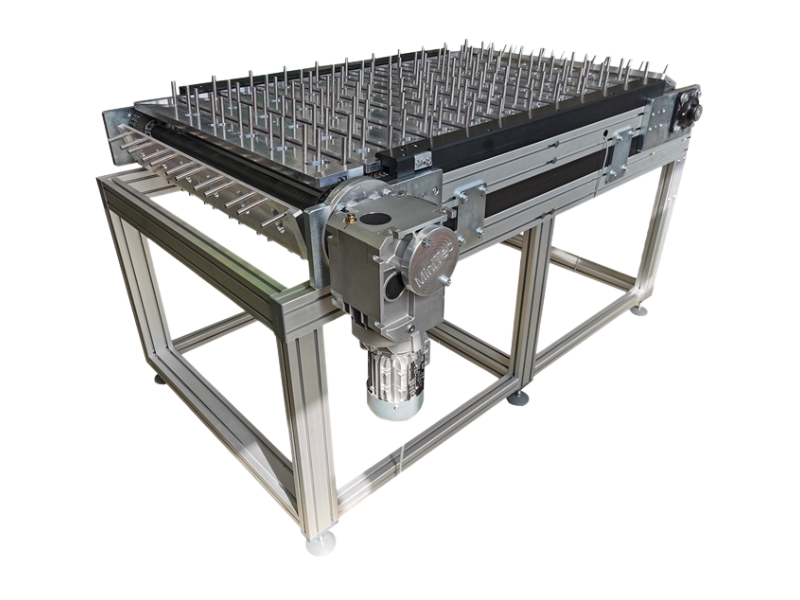

Specialni transporterji
Hitro do tračnega transporterja po meri
Sestavite si lasten tračni transporter z nekaj kliki!
Z Minitec spletnim konfiguratorjem preprosto določite dimenzije, dolžino, vrsto pogona in dodatke. Sistem vam samodejno generira 3D model, tehnično dokumentacijo in kosovnico – takoj pripravljeno za vaš projekt.
Preprosta rešitev za hitro, enostavno in natančno načrtovanje.
Paletni transportni sistemi
Paletni transportni sistemi so namenjeni natančnemu in zanesljivemu transportu obdelovancev med posameznimi procesnimi postajami znotraj proizvodnih in montažnih linij. Uporabljajo se v primerih, kjer je potrebna ročna ali avtomatizirana obdelava, označevanje, testiranje ali sestavljanje serijskih komponent. Ključna značilnost teh sistemov je integracija transportne tehnologije z delovnimi postajami, kar omogoča optimalen pretok materiala in visoko stopnjo avtomatizacije.
Sistemi omogočajo funkcionalnosti, kot so akumulacija, usmerjeno pozicioniranje, rotacija palet in integracija dvigal, kar omogoča natančno prilagajanje potrebam specifične aplikacije. Naša zasnova sistema temelji na modularnosti, kar omogoča hitro implementacijo, razširljivost ter enostavno vzdrževanje in prilagoditve sistema.
Vsaka rešitev se razvije na osnovi tehnične analize konkretnega primera uporabe, s poudarkom na optimizaciji prostorske izrabe, produktivnosti in zanesljivosti delovanja.
Nudimo štiri osnovne sisteme paletnega transporta, prilagojene različnim tehničnim zahtevam.
Modularna in prilagodljiva rešitev za zahtevnejše, dinamične postavitve, kjer je potrebna večja fleksibilnost transporta.
Učinkovita rešitev za lažje obdelovance, primerna za osnovne transportne potrebe v proizvodnem okolju.
Robustna rešitev za težje obdelovance z možnostjo vključitve akumulacijskih in pozicionirnih funkcij v transportni proces.
Robustna rešitev za težje obdelovance z možnostjo vključitve akumulacijskih in pozicionirnih funkcij v transportni proces.
Primerjava paletnih transportnih sistemov
| FMS | TSG | RMS | UMS | |
|---|---|---|---|---|
| Področja uporabe | Majhne, srednje in velike komponente, na primer blažilniki, armaturne plošče, sedeži, žarometi itd. | Majhni in srednje veliki produkti, na primer mobilni telefoni, elektromotorji itd. | Težki in veliki produkti, kot so motorji, menjalniki, osi, pralni stroji, grelci itd. | Kompaktna montaža in povezovanje strojev, robotov, celic – idealno za majhne prostore. |
| Obremenitev | do 100 kg/paleto | do 30 kg/paleto | do 350 kg/paleto | do 100 kg/paleto |
| Širina vodil | 160 mm do 1000 mm | 200 mm | Standard 400, 500, 600 mm | 158 mm do 600 mm |
| Dolžina nosilcev obdelovancev | 160 mm do 2000 mm | 200 mm | 400 mm do 2000 mm | 100 mm do 300 mm |
| Hitrost | do 18 m/min | do 21 m/min | do 15 m/min | do 12 m/min |
| Način akumulacije | Akumulacijska veriga | Zobati jermen | Akumulacijski valji z nastavljivo frikcijo | Neprekinjena veriga z možnostjo akumulacije na zgornji in spodnji ravni |
| Pogon | Elektromotor z gonilom | Elektromotor z gonilom | Elektromotor z gonilom | Elektromotor z gonilom |
| Brošura | Prenesi TSG brošuro | Prenesi RMS brošuro | Prenesi UMS brošuro |
Iščete prilagojen transportni sistem?
Zasnovali bomo rešitev, ki bo ustrezala vašim potrebam in zahtevam. Pošljite povpraševanje, da vam pomagamo najti najboljšo možnost za optimizacijo vaših procesov.

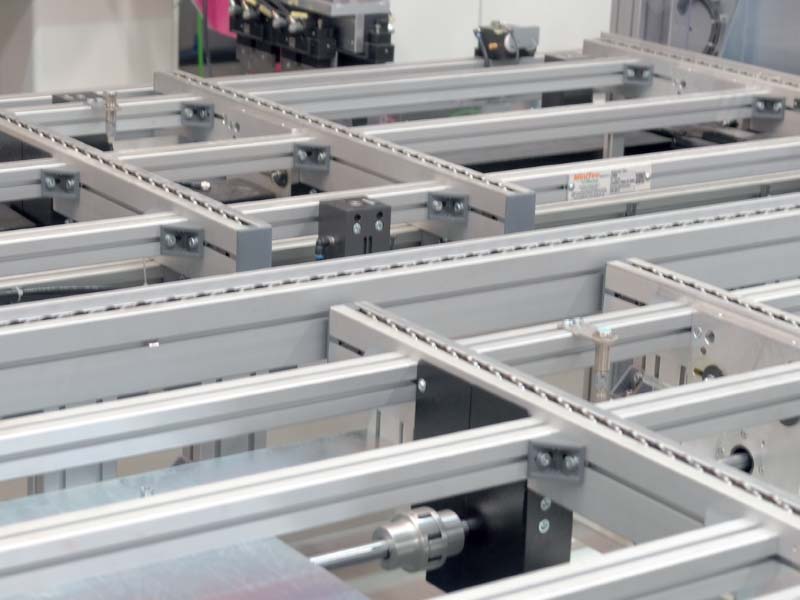

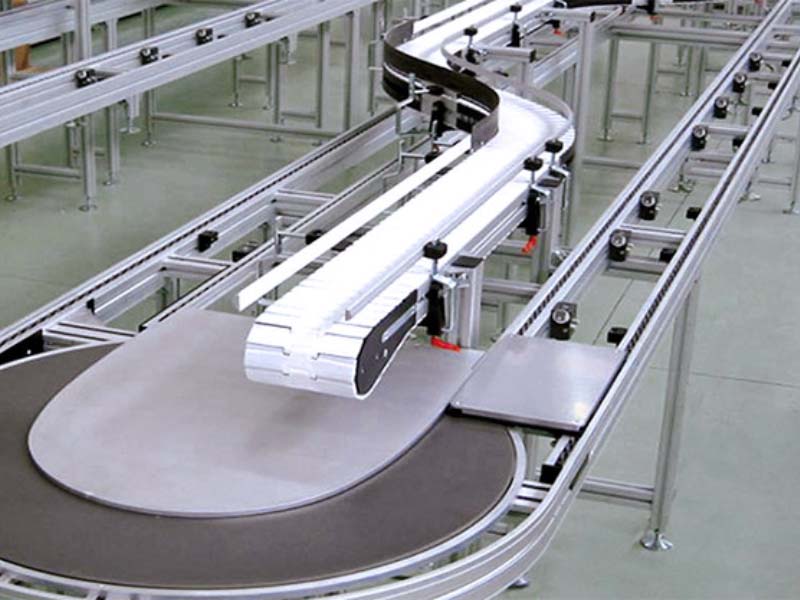

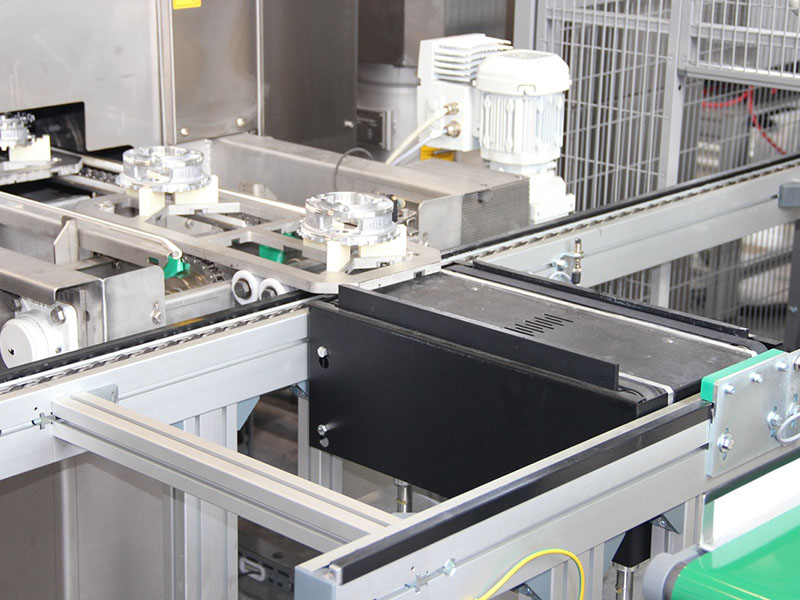

FMS – prilagodljiv verižni paletni sistem za serijsko montažo
FMS je modularni sistem za transport palet, ki omogoča hitro vzpostavitev kompleksnih montažnih linij. Palete se gibljejo po akumulacijskih verižnih transporterjih kar omogoča tiho, stabilno in vzdržljivo delovanje tudi pri visokih obremenitvah.
Z uporabo standardiziranih modulov za natančno pozicioniranje, dviganje, vrtenje ali prečni transport je FMS optimalna rešitev za industrijska okolja, kjer sta hitra integracija in ponovljivost ključni. Patentirana tehnologija preusmerjanja zmanjša potrebe po krmiljenju, kar dodatno poenostavi zasnovo celotnega sistema. Idealen je za avtomobilsko industrijo in druge serijske proizvodne procese.
Značilnosti FMS sistema so:
- robustni transporterji z možnostjo dostopa z vseh strani,
- antistatične drsne površine,
- centrirne puše za natančno pozicioniranje,
- mehanske ločevalne enote,
- dvižni moduli z električnim ali pnevmatskim pogonom,
- rotacijski moduli z električnim ali pnevmatskim pogonom,
- specialne izvedbe manipulacij.

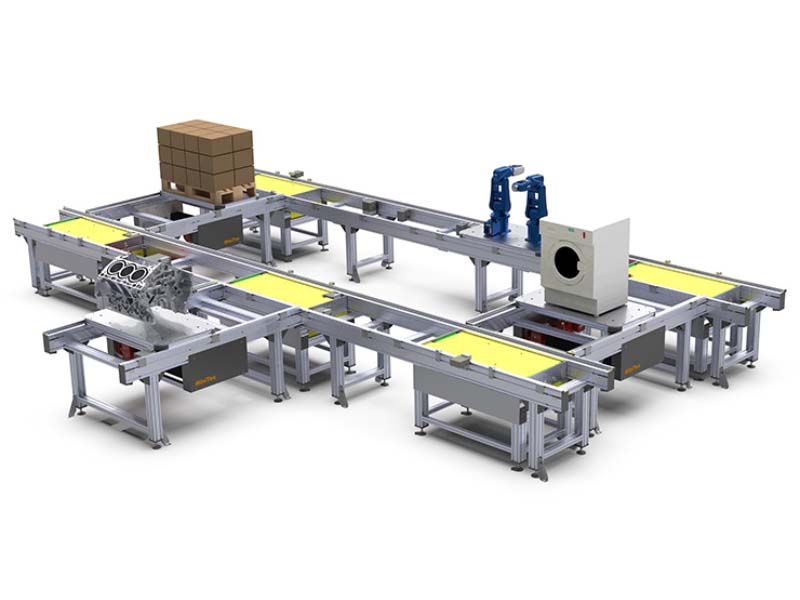

FMS Max je zmogljivejša različica FMS sistema, namenjena premikanju težkih in voluminoznih izdelkov z maso do 700 kg na tekoči meter. Uporablja akumulacijske verige z nastavljivo širino vodil, ki omogočajo prilagoditev različnim velikostim palet. Modularna zasnova podpira vključitev natančnih pozicionirnih in dvižnih enot ter je popolnoma združljiva z MiniTec aluminijastimi profili, kar omogoča hitro integracijo in razširljivost. Idealna rešitev za robustne montažne procese v industriji z visokimi mehanskimi zahtevami.
| FMS | FMS Max | |
|---|---|---|
| Področja uporabe | Majhne, srednje in velike komponente, npr. amortizerji, armaturne plošče, pralni stroji, žarometi ipd. | Srednje in velike težke komponente, npr. motorni bloki, menjalniki, osi, baterijski sklopi ipd. |
| Obremenitev | do 100 kg/paleto | do 700 kg/paleto |
| Širina vodil | 160 mm do 1.000 mm | 350 mm do 1800 mm |
| Dolžina nosilcev obdelovancev | 160 mm do 2.000 mm | 350 mm do 2500 mm |
| Dolžina sekcije na pogon | do 20 m | do 10 m |
| Obremenitev na pogon | do 1.200 kg | do 3000 kg |
| Hitrost | do 18 m/min | do 18 m/min |
| Način akumulacije | Akumulacijska veriga | Akumulacijska veriga z valji za težke obremenitve |
| Pogon | Elektromotor z gonilom | Elektromotor z gonilom |

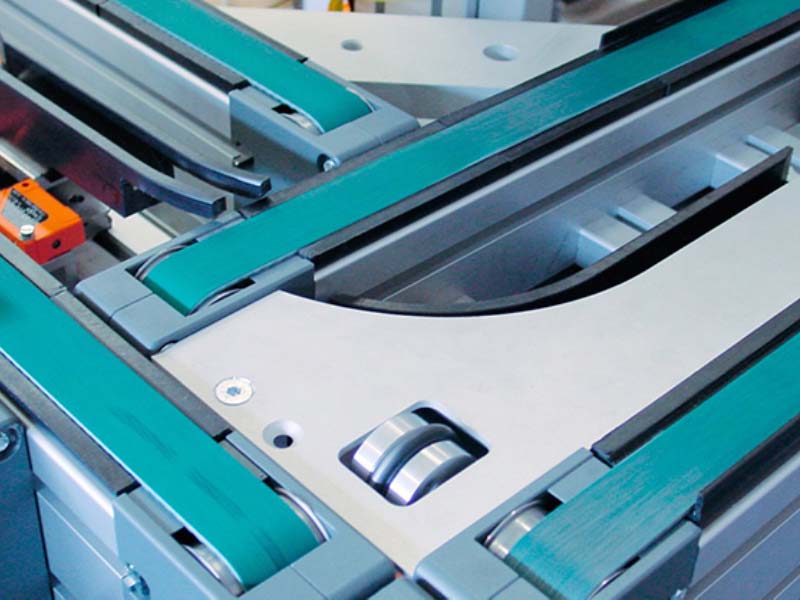

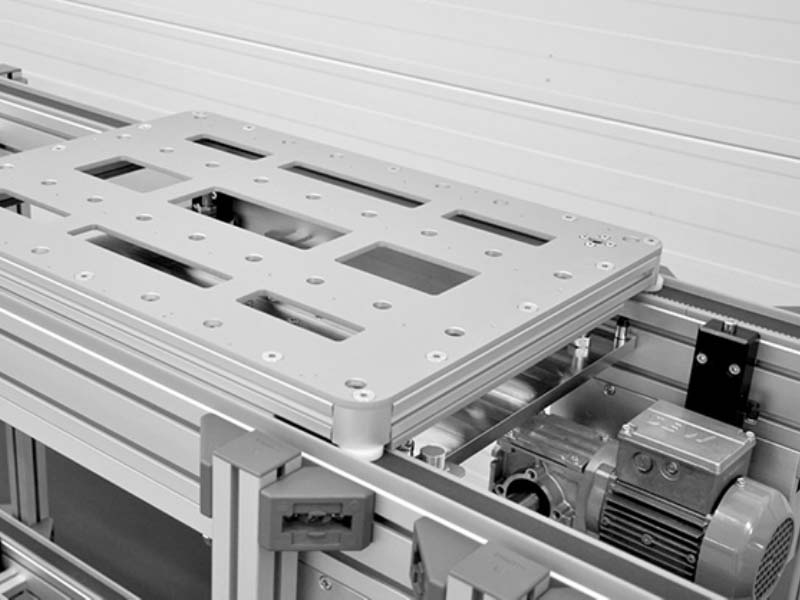

TSG – kompaktna tračna paletna linija za manjše obremenitve
TSG je kompaktna in ekonomična tračna paletna linija, zasnovana za prenos lažjih obdelovancev do 15 kg. Sistem temelji na antistatičnih zobatih trakovih, ki zagotavljajo zanesljivo delovanje brez ponovnega napenjanja, s hitrostmi do 15 m/min in obremenitvijo do 1710 N.
Sestavljen je iz standardiziranih modulov, ki omogočajo prilagodljive konfiguracije, kot so osnovne, kompaktne ali U-oblike z dvigali, ter sisteme z ločenimi cikli za večjo fleksibilnost. TSG omogoča enostavno akumulacijo, natančno pozicioniranje in minimalne zahteve po krmiljenju, ob optimalni izrabi prostora.
Na voljo je kot samostojni moduli za montažo ali kot celovit sistem z načrtovanjem, montažo in zagonom, primeren za širok spekter industrijskih aplikacij, kjer sta ključna kompaktnost in učinkovitost.

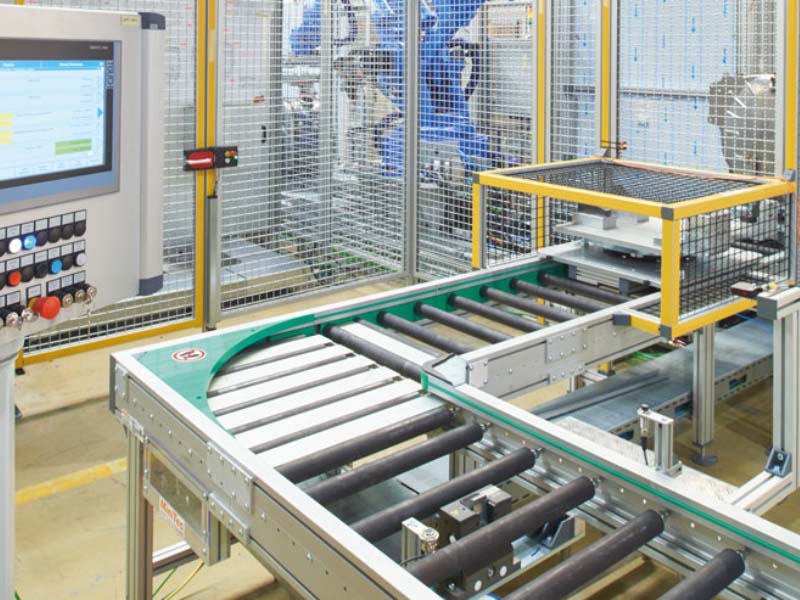

RMS – robusten valjčni paletni sistem za težke obdelovance
RMS je robusten sistem za transport nosilcev obdelovancev, zasnovan na težkoobremenljivih akumulacijskih valjih z nastavljivo frikcijo, ki omogočajo neprekinjeno kroženje palet skozi montažne, testne ali obdelovalne postaje. Sistem omogoča akumulacijo, natančno pozicioniranje s centrirnimi pušami in vključitev ročnih delovnih mest.
Standardna širina nosilnih palet znaša 400 ali 500 mm, pri čemer sistem omogoča transport tovora do 500 kg na paleto. RMS sistem zagotavlja nemoten materialni tok in je posebej primeren za uporabo v proizvodnih linijah, montažni tehniki ter avtomatizaciji tovarn. Modularna zasnova omogoča enostavno konfiguracijo in vključitev dvižnih, vrtljivih ali ločevalnih enot.

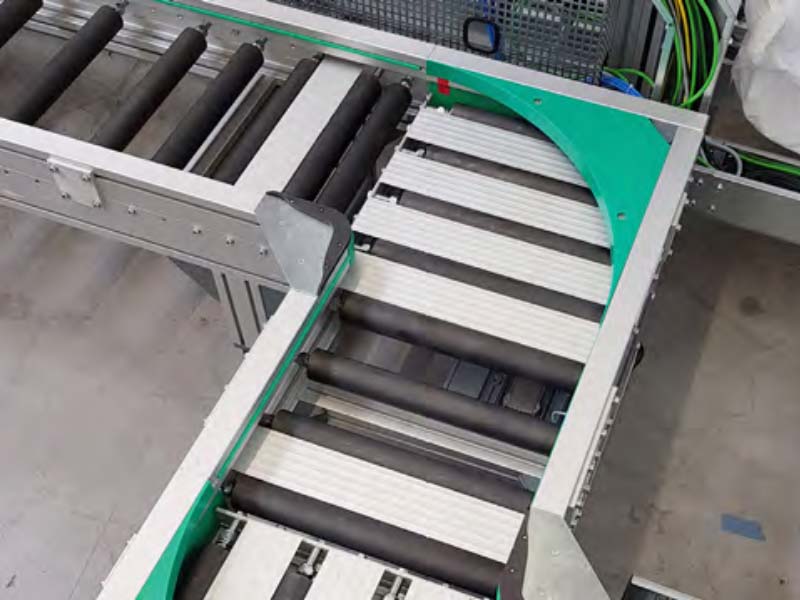

Posebnost sistema je patentirani Delta mehanizem, ki omogoča zanesljivo preusmerjanje palet tudi v omejenem prostoru.
Delta 1: uporablja se za 90° zavoje; notranji valj deluje kot os vrtenja palete.
Delta 2: omogoča notranji prenos; vzmetena konstrukcija usmerja palete okoli zavojev.
Delta 3: razvit za razvejanje poti v sistemih za distribucijo blaga.

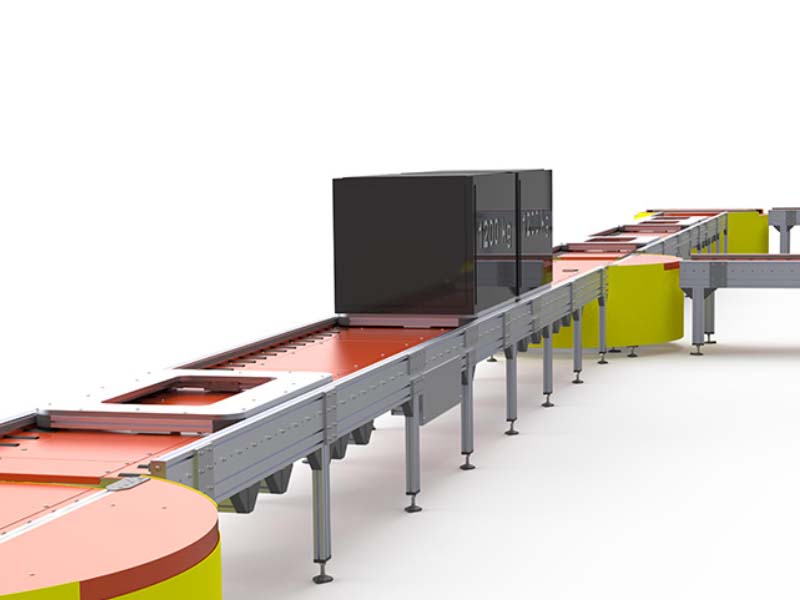

RMS Max je nadnja osnovnega RMS sistema z zmogljivostjo do 1000 kg na tekoči meter, zasnovan za premik ekstremno težkih obdelovancev. Uporablja ojačane akumulacijske valje in stransko vodene nosilce, pri čemer je širina vodil prilagodljiva s pomočjo deljenih valjev, kar omogoča optimalno poravnavo različnih dimenzij nosilcev. Sistem ohranja modularno zasnovo in je namenjen robustnim proizvodnim okoljem z visokimi mehanskimi zahtevami.
| RMS | RMS Max | |
|---|---|---|
| Področja uporabe | Težke in velike komponente, npr. motorji, menjalniki, osi, dušilci, toplotne črpalke ipd. | Posebej težke in velike komponente, npr. motorji za tovornjake, menjalniki, zadnje osi, baterijski sklopi ipd. |
| Obremenitev | do 350 kg/paleto | do 1.000 kg/paleto |
| Širina vodil | Standardno 400, 500, 600 mm | ≥ 600 mm, poljubno izbirno z deljenimi valji |
| Dolžina nosilcev obdelovancev | 400 mm do 2000 mm | 600 mm do 2500 mm |
| Standardna razdalja med valji | 60, 120, 180 mm | 75, 150 mm |
| Premer valja | 50 mm | 60 mm |
| Dolžina na pogon | do 9 m | do 9 m |
| Obremenitev na pogon | do 1.200 kg | do 6000 kg |
| Hitrost | do 15 m/min | do 9 m/min |
| Način akumulacije | Akumulacijski valji z nastavljivo frikcijo | Akumulacijski valji z nastavljivo frikcijo |
| Pogon | Elektromotor z gonilom | Elektromotor z gonilom |

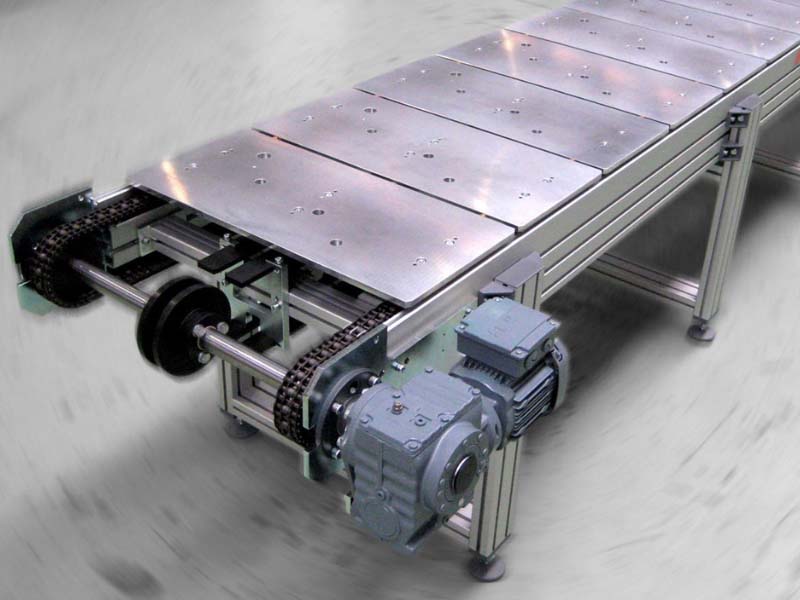

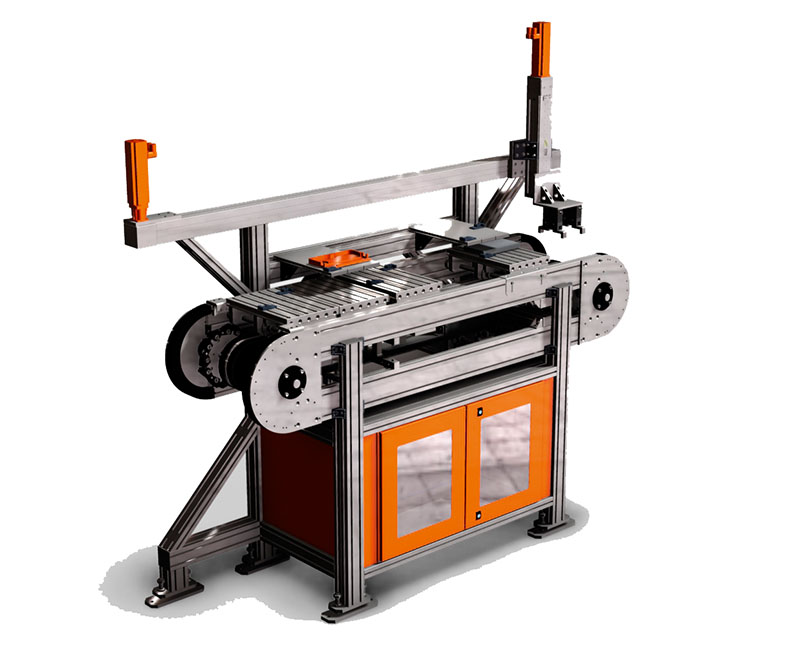

UMS – paletni sistem z vertikalnim kroženjem za neprekinjen pretok
UMS je kompakten verižni sistem za kroženje palet, zasnovan za učinkovito povezovanje obdelovalnih strojev, postaj ali robotskih celic na najmanjši možni površini. Gre za dvopasovni transporter z akumulacijsko verigo, ki omogoča povratni transport praznih palet pod transportno ravnino v visečem položaju ali nad njo kot viseči sistem.
Zaradi centralno vodene, neprekinjeno krožeče verige UMS ne zahteva kompleksnega krmiljenja. Modularna zasnova omogoča vključevanje testnih ali montažnih postaj ter hitro prilagoditev različnim procesnim potrebam. Sistem omogoča natančno pozicioniranje nosilcev, minimalno porabo energije in enostavno vključitev v širšo montažno linijo.

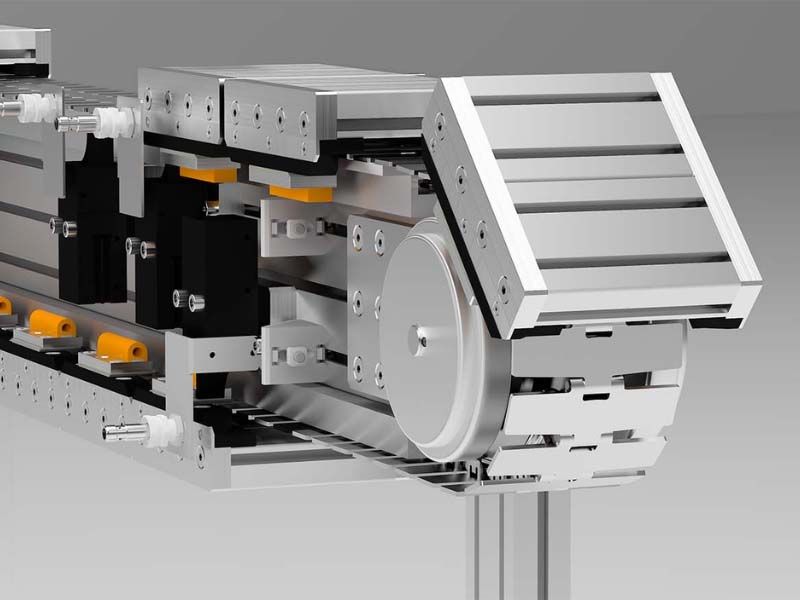

UMS Light (UMSL) je kompaktna in ekonomična različica UMS sistema, namenjena povezovanju strojev in postaj v najožjih prostorih. Z zgolj 165 mm širine in nosilnostjo do 15 kg na paleto omogoča akumulacijo palet tako na zgornji kot spodnji transportni ravni – tudi v viseči izvedbi.
Poganja ga ena sama neprekinjeno krožeča segmentna veriga, ki zagotavlja zanesljiv prenos z minimalnim vzdrževanjem in izjemno nizko porabo energije. UMSL združuje transport naprej in nazaj ter dviganje v eni sami enoti, pri čemer ohranja popolno združljivost z Minitec modularnim sistemom.
