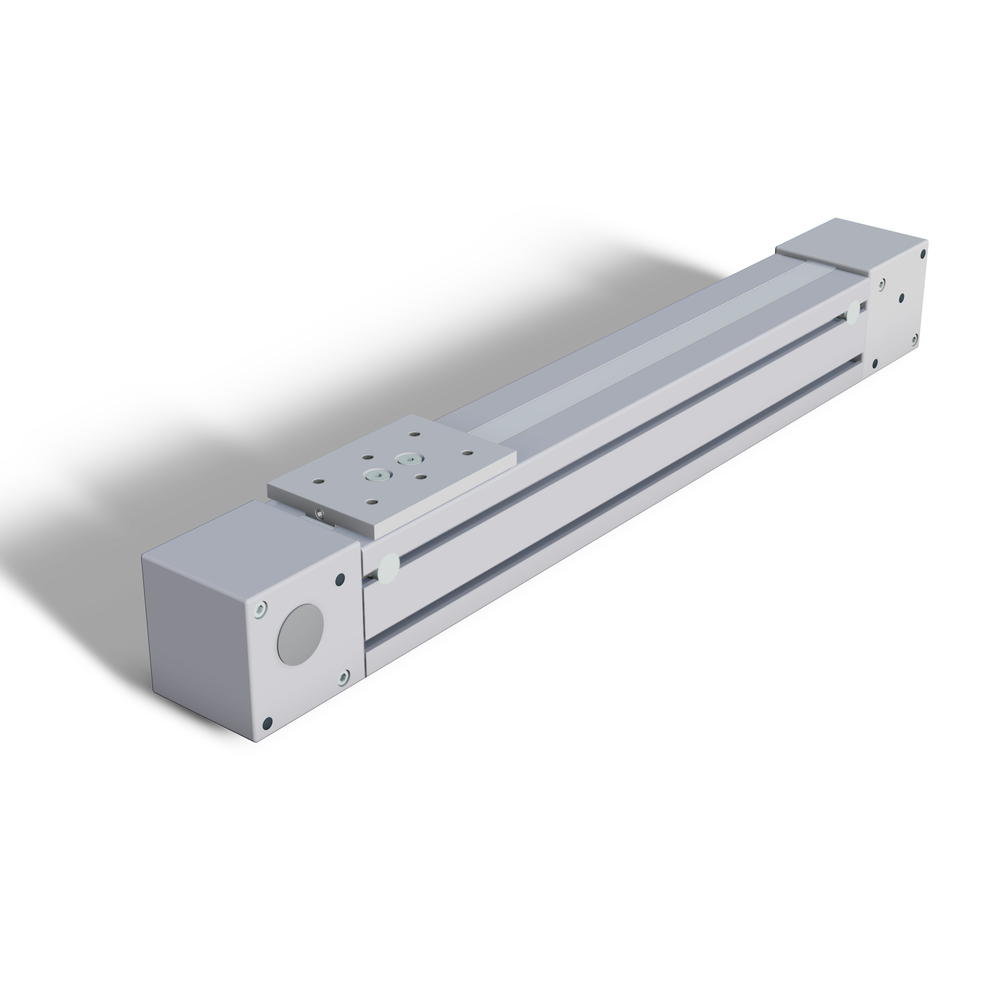

LINEAR MODUL LMZ 90
280400/0S
Linearna tehnika Minitec vključuje linearni modul LMZ 90, ki omogoča prilagoditev po meri za različne aplikacije.
Prijava za partnerske popuste.
Ustvarite račun
ali
Prijava
Dodaj med priljubljene
Tehnični podatki / vključeni artikli
- Največja dovoljena napetost jermena: 3.500 N
- Pomik: 200 mm/obratu
- GL = hod + 190 mm
- Hod do 3.800 mm
- Kompakten nosilni profil s standardnimi utori, združljiv s konstrukcijskimi profili MiniTec
- Integrirano vodilo dimenzije 20
- Z 2 vodilnima vozičkoma, pokritima z zobatim jermenom
- Drsnica iz aluminija, obdelana na vseh straneh, z integriranimi napenjalci zobatega jermena, pripravljena za montažo z 6 priključnimi navoji M8
- Nosilnost:
Dinamična: 18.800 N
Statična: 24.400 N - Dovoljeni statični navor upogiba:
Mx: 128 Nm
My: 240 Nm
Mz: 128 Nm - Teža = (osnovna teža) 5,2 kg
- Dodatna teža = 0,8 kg/100 mm hoda
Uporaba
- Sistemi Pick & Place
- Portalni robot
- Merilne naprave
- Podajalniki
- Manipulacijske naprave
Navodila za uporabo / način montaže
- Pri samonosilni vgradnji je treba upoštevati največje dovoljeno upogibanje približno 3,5 mm na 4000 mm dolžine. Priporočljivo je – zlasti pri visoki dinamični obremenitvi – da je modul podprt v razmikih od 300 mm do 600 mm.
