Ponujamo vam linearna vodila in ustrezno linearno enoto za vsako aplikacijo. Z visoko kakovostnimi okroglimi vodili, tirnimi vodili in linearnimi moduli združujemo hitrost z natančnostjo. Tako pridobite popolnoma tehnično in ekonomsko uravnotežen linearni sistem, ki je vzdržljiv in natančen.
Naše komponente linearne tehnike so izdelane z najsodobnejšimi CNC stroji, celoten proizvodni proces pa skrbno nadzorujejo naši izkušeni strokovnjaki. Lastna proizvodnja in obsežne zaloge nam omogočajo zanesljivo upravljanje dobavnih rokov ter preprečevanje ozkih grl v dobavni verigi. Na ta način zagotavljamo stroškovno učinkovitost in zanesljivo izpolnjevanje rokov.
Naše različice linearnih komponent in enot:
- okrogla precizna kaljena vodila ali okrogle cevi s premerom od 3 mm do 100 mm, z ustreznimi linearnimi ležaji v kvalitetah Cf53 1.1213, X46-1.4034, X90-14112,
- linearni moduli LMZ in LMS,
- linearni moduli LR6, LR12 in LR16,
- linearni moduli LB,
- linearni moduli LN/LG,
- drsna vodila.
Linearni sistemi

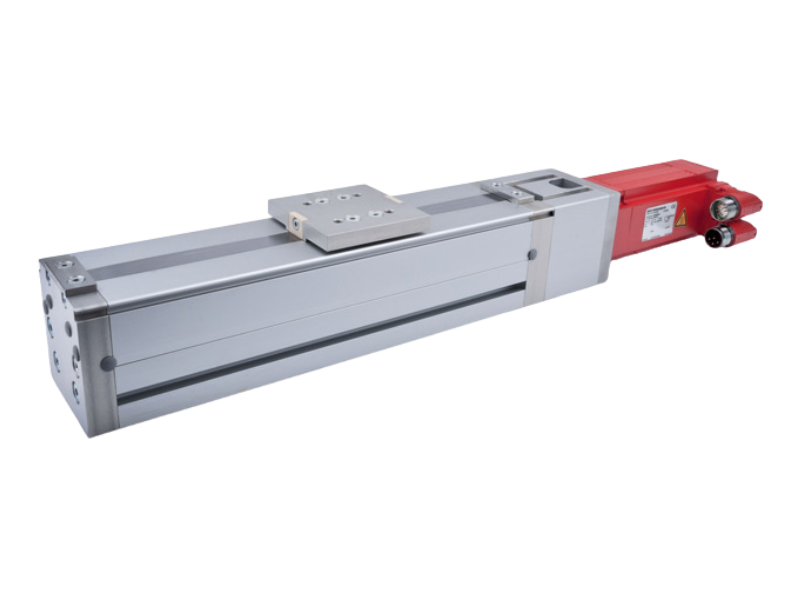

Linearni modul LMS 90
Lastnosti:
- osnovni Alu profil 90x90 mm kompatibilen z ostalimi Minitec alu profili,
- integrirana 2x linearna tirnica z dvema vozičkoma,
- popolnoma zaprt dizajn z dodatnim jeklenim tesnilnim trakom,
- pogon s krogličnim ali trapeznim vretenom,
- trapezno vreteno: 16x4 mm ali kroglično vreteno: 16x5 mm, 16x10 mm, 16x16mm,
- največji hod X = 1.800 mm,
- največja hitrost 0.8 m/s.
Prednosti:
- življenjska doba 10.000 km,
- pogon možno prilagoditi različnim motorjem,
- aksialna zračnost krogličnega vretena 0,04 mm, natančnost 52 µm / 300 mm,
- največji hod X= 1.800 mm,
- največja hitrost 0.8 m/s,
- protiprašno zaprt sistem,
- primeren za počasnejše premike,
- primeren za krajša linearna vodila,
- najnatančnejše linearno vodilo v ponudbi.
Uporaba:
- pick-and-place eno, dvo ali tri osni manipulatorji manjših dimenzij,
- manipulacija, kjer se zahteva velika natančnost in srednja hitrost.

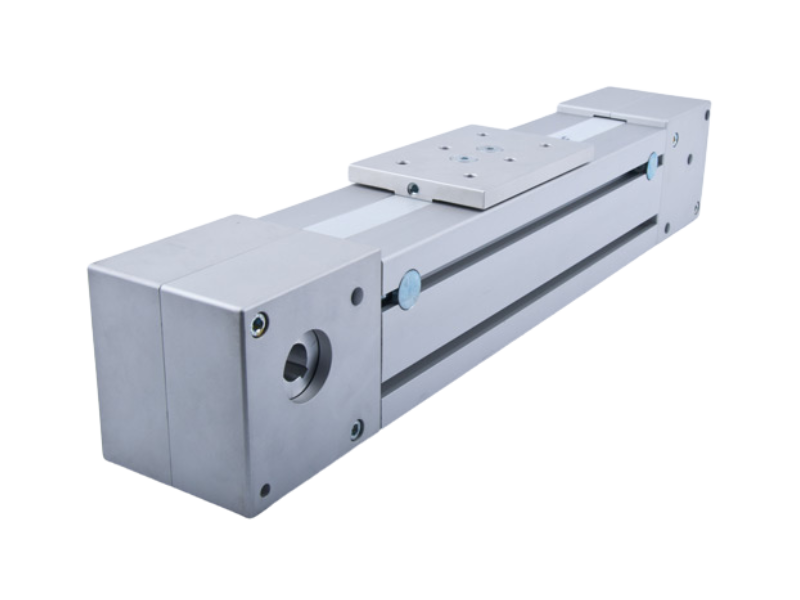

Linearni modul LMZ 90
Lastnosti:
- osnovni Alu profil 90x90 mm kompatibilen z ostalimi Minitec alu profili,
- integrirana linearna tirnica z dvema vozičkoma,
- pogon z zobatim jermenom, ki služi tudi kot protiprašni pokrov vodil,
- max. natezna sila zobatega jermena 3.500 N,
- največji hod X = 3.800mm
- največja hitrost 3 m/s.
Prednosti:
- življenjska doba 10.000 km,
- pogon in odgon je možno prilagoditi različnim motorjem,
- robusten zobati jermen 25 AT 10 z jekleno sredico,
- protiprašno zaprt sistem,
- primeren za hitre premike,
- primeren za dolga linearna vodila.
Uporaba:
- pick-and-place eno, dvo ali triosni manipulatorji večjih dimenzij,
- manipulacija, kjer se zahteva natančnost in velika hitrost.

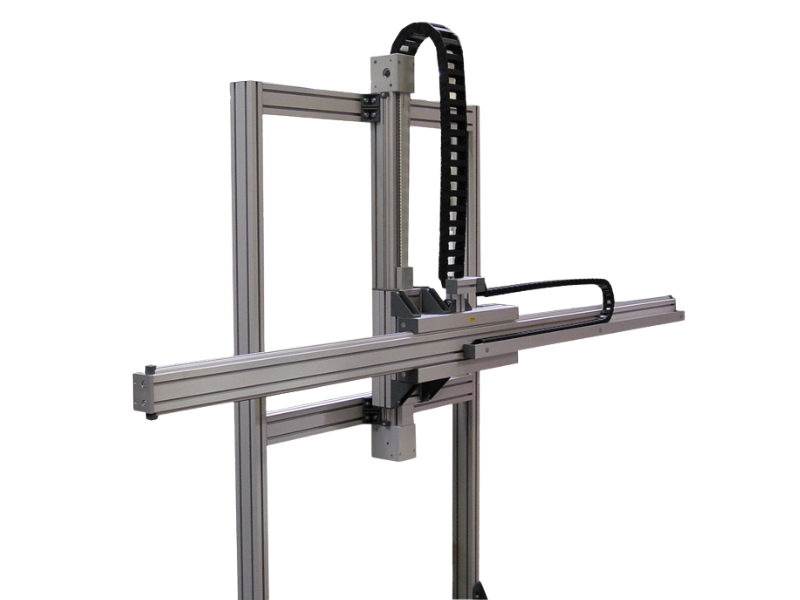

Linearni modul LR6, LR12 in LR16
Lastnosti:
- možnost izvedbe s standardnimi Minitec alu profili – 12 različnih izvedb tirnic,
- okrogla vodila vpeta v osnovni alu profil; premer vodil ø6, ø12 in ø16,
- velika izbira standardnih vozičkov ali izdelanih po meri,
- minimalno 4x vodilnih ležajev (2x centrično in 2x ekscentrično vpetje),
- pogon z zobatim jermenom,
- pogon možno prilagoditi različnim motorjem,
- največji hod X = neomejeno,
- največja hitrost 10 m/s,
- možnost nerjavečih izvedb.
Prednosti:
- življenjska doba 10.000 km,
- pogon z zobatim jermenom z jekleno sredico,
- pogon možno prilagoditi različnim motorjem,
- primeren za najhitrejše premike do 10 m/s,
- primeren za najdaljša linearna vodila X = neomejeno,
- nižja natančnost vodila,
- cenovno najugodnejše linearne enote v ponudbi,
- minimalno vzdrževanje.
Uporaba:
- pick-and-place eno, dvo ali tri osni manipulatorji največjih dimenzij,
- manipulacija, kjer se zahteva manjša natančnost in zelo velika hitrost.
Sestavite svojo linearno enoto LR6, LR12 ali LR16.
Uporabite spletni konfigurator za hitro in prilagodljivo rešitev.

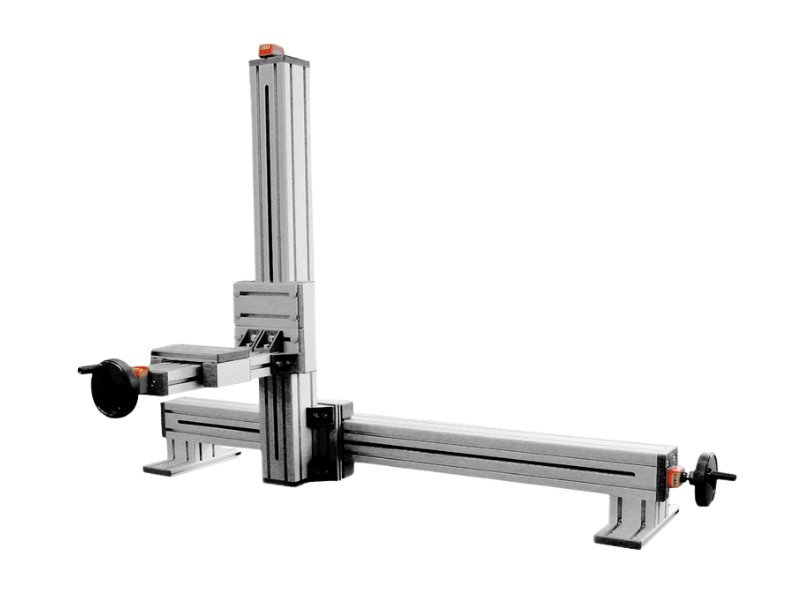

Linearni modul LG/LN
Lastnosti:
- izvedba s standardnimi Minitec alu profili,
- vodila iz umetne mase, ki drsijo v utoru alu profila,
- standardni vozički ali izdelanih po meri,
- predvidena za ročne premike ali ročne premike s trapeznim vretenom,
- največji hod X = neomejeno,
- največja hitrost 0,3 m/s.
Prednosti:
- možnost izvedbe s standardnimi Minitec alu profili,
- vodila iz umetne mase, ki drsijo v osnovnem alu profilu,
- največji hod X = neomejeno,
- cenovno ugodne komponente.
Uporaba:
- Linearna vodila za ročno nastavljanje položaja meril, fotocelic, senzorjev, etiketirk…

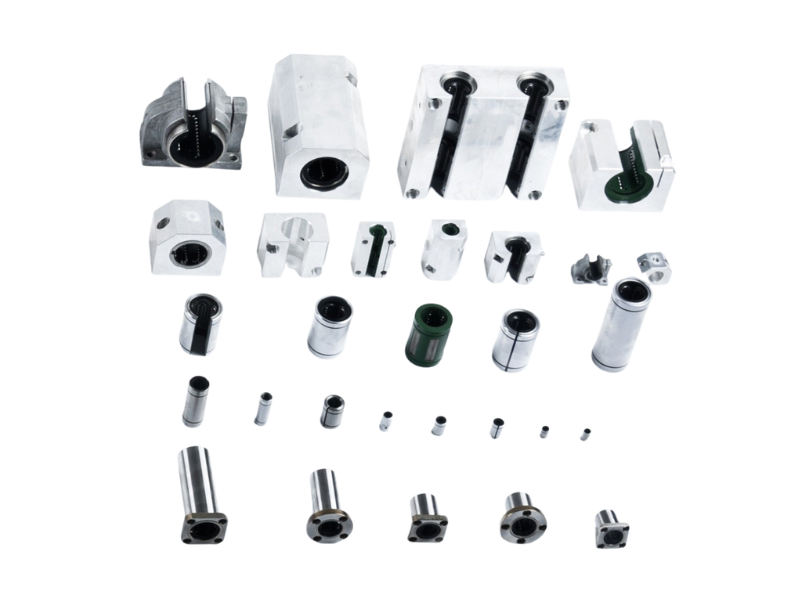

Okrogla vodila, podpore, linearni kroglični ležaji
Lastnosti:
- okrogla precizna kaljena vodila ali okrogle cevi s premerom od 3 mm do 100 mm v kvalitetah materiala Cf53 1.1213, X46-1.4034, X90-14112,
- strojna obdelava vodil po naročilu,
- velika izbira linearnih krogličnih ležajev in ohišij.
Uporaba:
- linearna vodila za ročne ali avtomatske premike srednjih natančnosti in hitrosti.
