Manipulacija laminata različnih dimenzij
Za naročnika smo zasnovali in izdelali rešitev za transport laminata različnih dimenzij. Sistem vključuje dva, po širini, nastavljiva jermenska transporterja in en tračni transporter, ki skupaj zagotavljajo poravnavo, obračanje in dvigovanje laminatov na višino naslednjih obdelovalnih centrov.
Izhodiščni izziv - stranka se je soočala z zahtevnim transportnim procesom, saj so laminati iz linije za razrez prihajali neporavnani, pred obdelavo pa so morali biti natančno poravnani in pravilno obrnjeni. Obdelovalni stroj je bil nameščen na bistveno višji ravni, zato je moral sistem omogočati dvigovanje laminatov brez zdrsa in brez potrebe po dodatnih dvižnih napravah. Celoten proces je zahteval prilagodljivost za različne dimenzije laminatov ter zagotovitev stabilnega, varnega in zanesljivega premikanja po celotni transportni poti.
Rezultat - izdelali smo ročno nastavljiv in sinhroniziran sistem treh transporterjev, ki zagotavljajo tekoč, stabilen in natančen transport laminatov od razreza do obdelave. Rešitev omogoča pozicioniranje in transport laminatov med različnimi višinami ter zanesljivo podajanje v obdelovalni stroj brez potrebe po ročnem posredovanju. S hitrim in enostavnim nastavljanjem širine transporterjev smo naročniku omogočili učinkovite prehode med različnimi dimenzijami laminatov, kar bistveno izboljša pretočnost linije in skrajša čas priprave procesa.

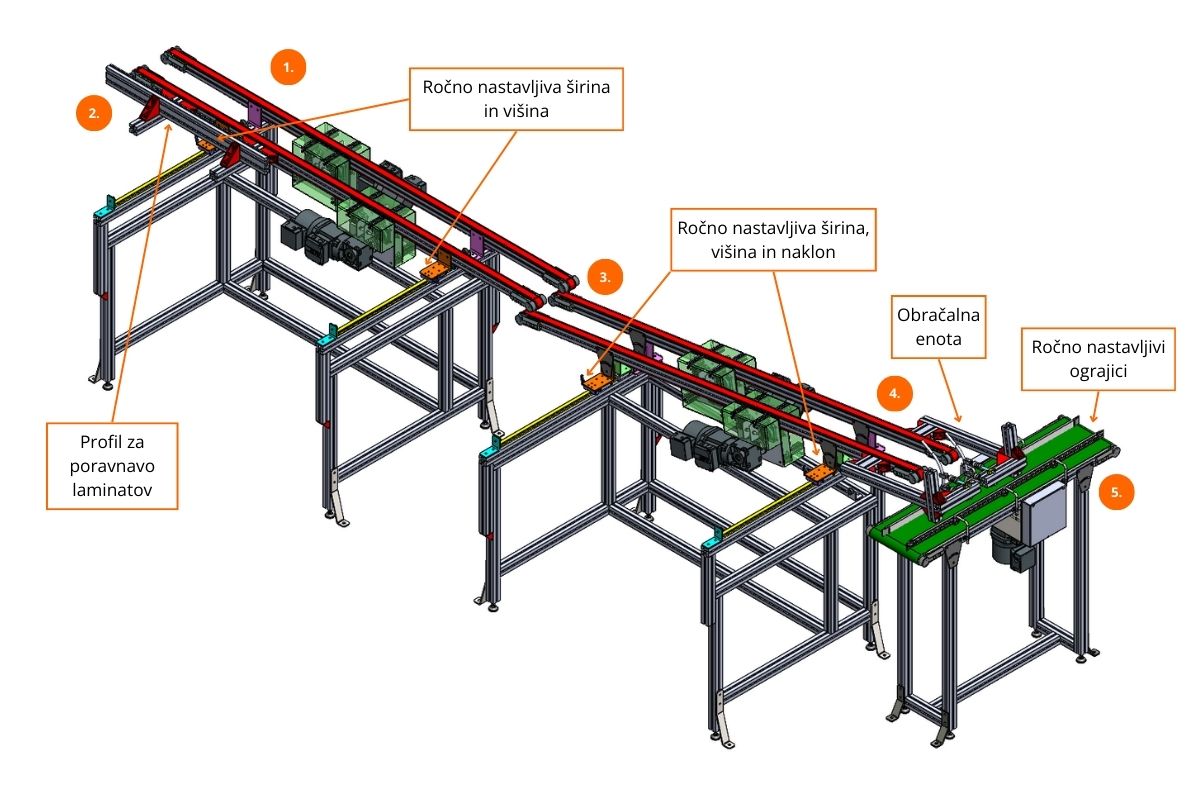

Rešitev vključuje tri glavne enote
Jermenski transporter za poravnavo laminatov
Nastavljiv dvojni jermenski transporter sprejme laminat iz razreza in ga vodi skozi integrirano poravnalo, ki poskrbi za natančno postavitev.

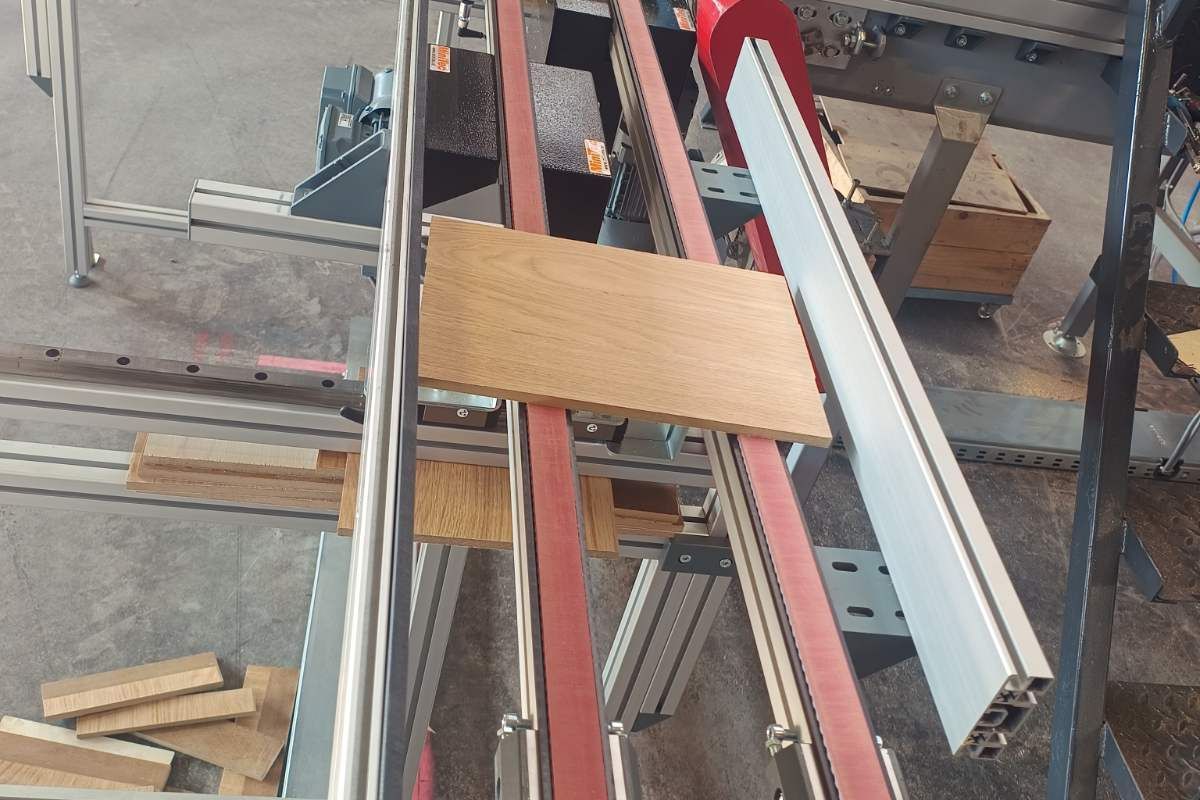

Poseben oprijemljiv zobati jermen z rdečo površino preprečuje zdrse in zagotavlja stabilen transport laminata na naslednji transporter.
.jpg){kind=spacer}
Jermenski transporter za dvig laminatov na višjo raven z obračalno enoto

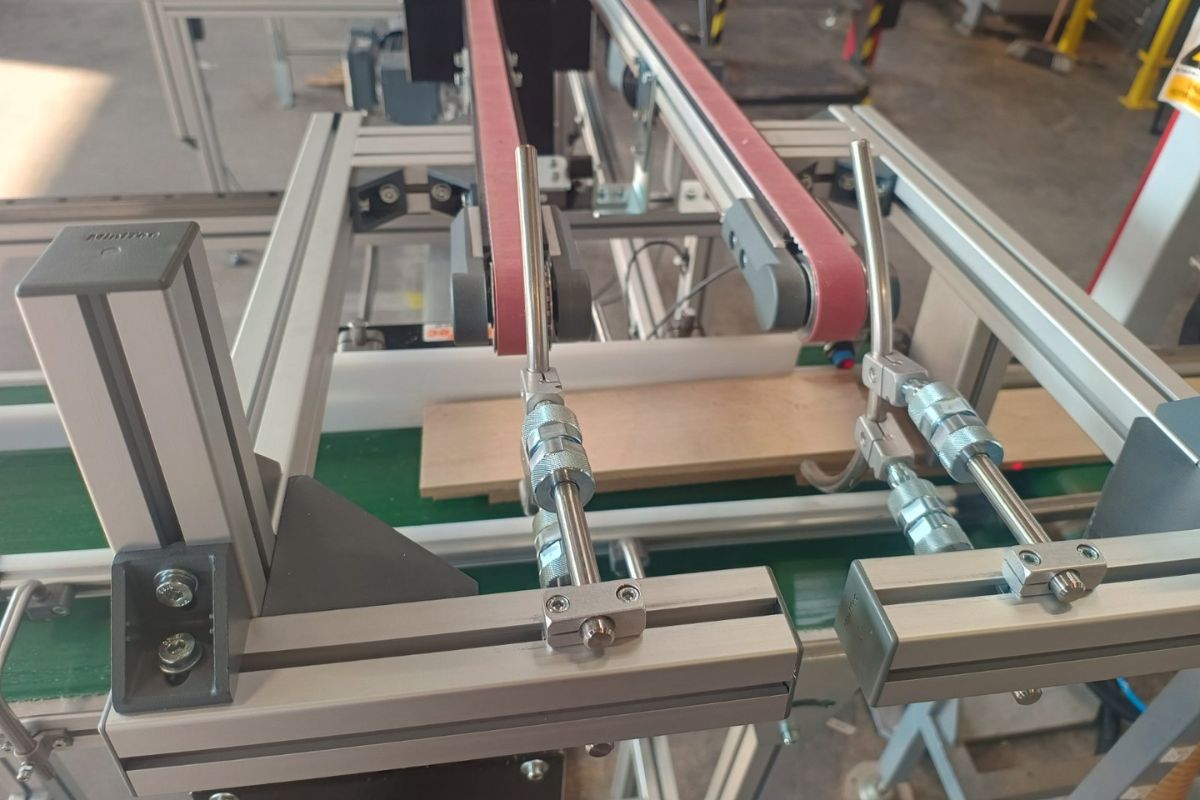

Drugi jermenski transporter je postavljen pod kotom, kar omogoča dvig laminatov na višjo raven, kjer stoji obdelovalni stroj. Na njegovem koncu je integriran mehanizem za obračanje, ki laminat obrne ''na glavo'' pred nadaljnjim transportom s tračnim transporterjem.
Tračni transporter za dovod laminata do stroja za obdelavo

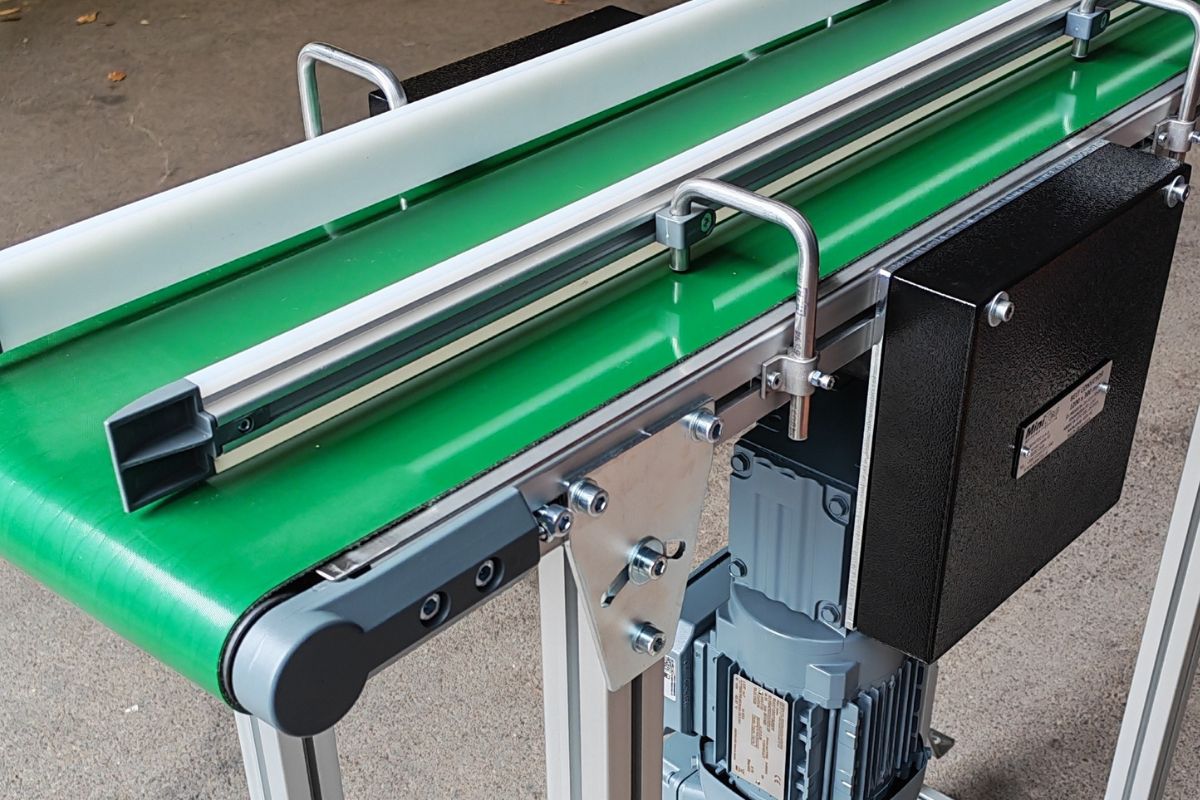

Tračni transporter z zelenim PVC trakom sprejme obrnjen laminat in ga pripelje do obdelovalnega stroja. Stranski ograjici ohranjata laminat na sredini transportne poti, tudi pri višjih hitrostih.
Delovanje sistema po korakih
1. Sprejem laminata iz razreza
Laminat prispe na prvi jermenski transporter, ki je po širini prilagojen njegovi dimenziji.
2. Poravnava laminata
Stranska ograjica postavi laminat v natančno bočno pozicijo za nadaljnji transport.
3. Transport in dvig laminata
Drugi jermenski transporter laminat prenese pod naklonom in ga dvigne na višjo raven.
4. Obračanje laminata
Na koncu drugega transporterja mehanizem laminat obrne na glavo ter preda naprej na tračni transporter.
5. Končni dovod do stroja
Tračni transporter pripelje laminat do obdelovalnega stroja, pripravljenega za nadaljnjo obdelavo.
Prednosti za naročnika
- Enostaven in pretočen transport laminata.
- Hitrejši in stabilnejši proces z enostavnimi nastavitvami.
- Zmanjšanje zdrsov in poškodb laminatov.
- Enostavno prilagajanje različnim dimenzijam laminata.
- Optimizacija prostora in dvig laminata brez dodatnih dvižnih sistemov.
Oglejte si še več možnosti transportnih sistemov in transporterjev, ki jih ponujamo za najrazličnejše konfiguracije in linije po meri.

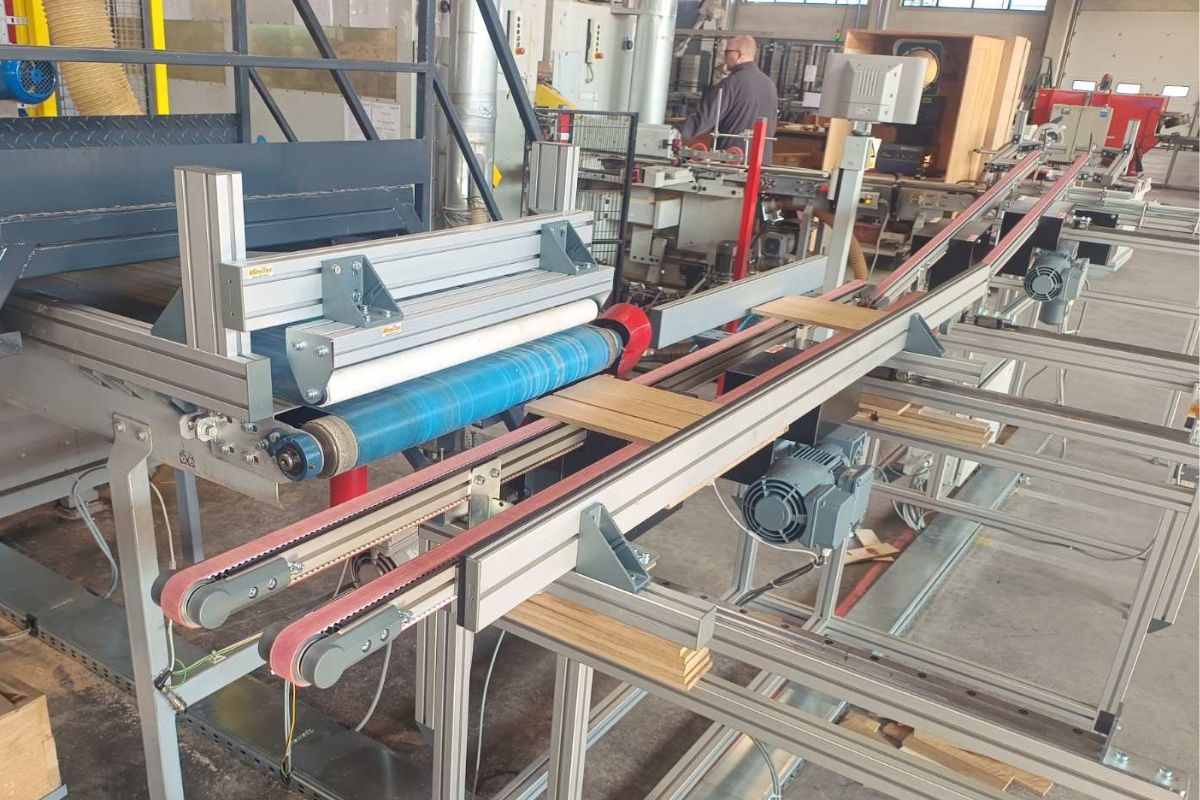

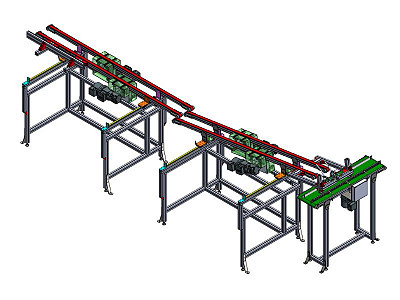

Celotna linija treh transporterjev za transport materiala od stroja za razrez do stroja za obdelavo

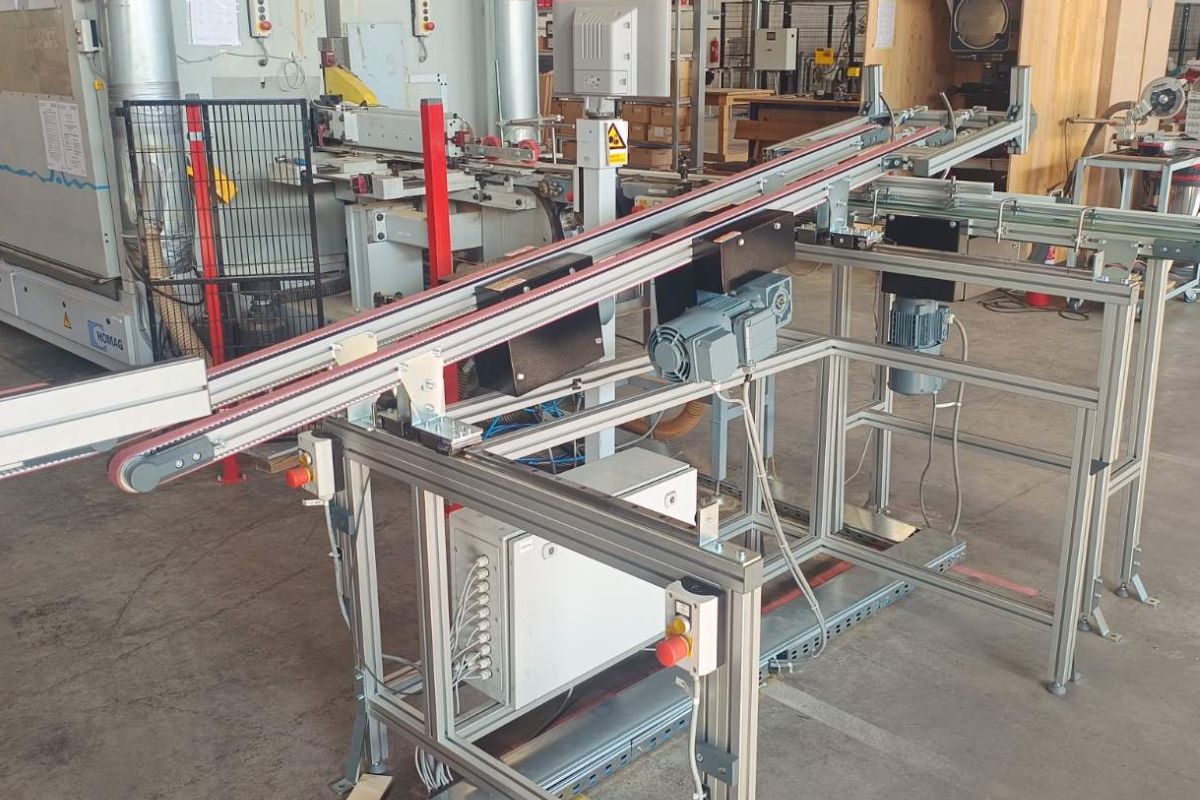

Dvojni jermenski transporter pod naklonom za dvig laminata na višino za lažji prehod laminata v obdelovalni stroj
