Laserska ćelija za označavanje radijatorskih kolektora

Precizno i prilagodljivo rješenje za pouzdano lasersko označavanje proizvoda

U suvremenoj proizvodnji visokokvalitetno i precizno označavanje proizvoda važan je dio osiguravanja sljedivosti, kontrole kvalitete i učinkovitog proizvodnog procesa. Za potrebe označavanja razdjelnika radijatora razvili smo namjensku lasersku ćeliju koja omogućuje brzo, precizno i ponovljivo graviranje različitih verzija proizvoda.

Razvijeno rješenje kombinira stabilnu mehaničku konstrukciju, podesive elemente za pozicioniranje i precizan sustav pomicanja laserske jedinice. Ćelija je konstruirana tako da omogućuje jednostavnu prilagodbu različitim vrstama proizvoda, uz istodobno osiguravanje pouzdanog rada u serijskoj proizvodnji.

Početni izazov:

U procesu označavanja razdjelnika radijatora bilo je potrebno osigurati veću preciznost, ponovljivost i fleksibilnost pri radu s različitim verzijama proizvoda.

Budući da se pojedini proizvodi razlikuju po dimenzijama i zahtjevima vezanim uz položaj oznake, bilo je potrebno razviti rješenje koje omogućuje brzo podešavanje uređaja, stabilno pozicioniranje komponenti i dosljedne rezultate graviranja u svakom ciklusu.

Glavni izazovi projekta bili su:

osiguravanje preciznog položaja oznake,
prilagodba uređaja različitim dimenzijama proizvoda,
jednostavna izmjena između različitih vrsta komponenti,
smanjenje vremena podešavanja uređaja,
osiguravanje ponovljive kvalitete u proizvodnom procesu.

Razvijeno rješenje

Na temelju zahtjeva naručitelja razvili smo namjensku lasersku ćeliju, prilagođenu specifičnim zahtjevima procesa označavanja radijatorskih kolektora. Pri projektiranju uređaja posebnu smo pozornost posvetili stabilnosti, jednostavnom upravljanju i mogućnosti brzih podešavanja pri izmjeni proizvoda.

Cjelokupna konstrukcija uređaja projektirana je modularno, što omogućuje prilagodbu različitim izvedbama proizvoda bez većih zahvata u sustav. Podesivi mehanički elementi omogućuju brzu pripremu radnog mjesta, a pritom osiguravaju precizno i ponovljivo pozicioniranje proizvoda.

Za stabilno postavljanje proizvoda razvili smo sustav izmjenjivih ležišta koji omogućuje prilagodbu različitim tipovima radijatorskih kolektora. Ležišta osiguravaju pravilan položaj proizvoda tijekom procesa označavanja te omogućuju brzu izmjenu pri prelasku na drugi proizvod.

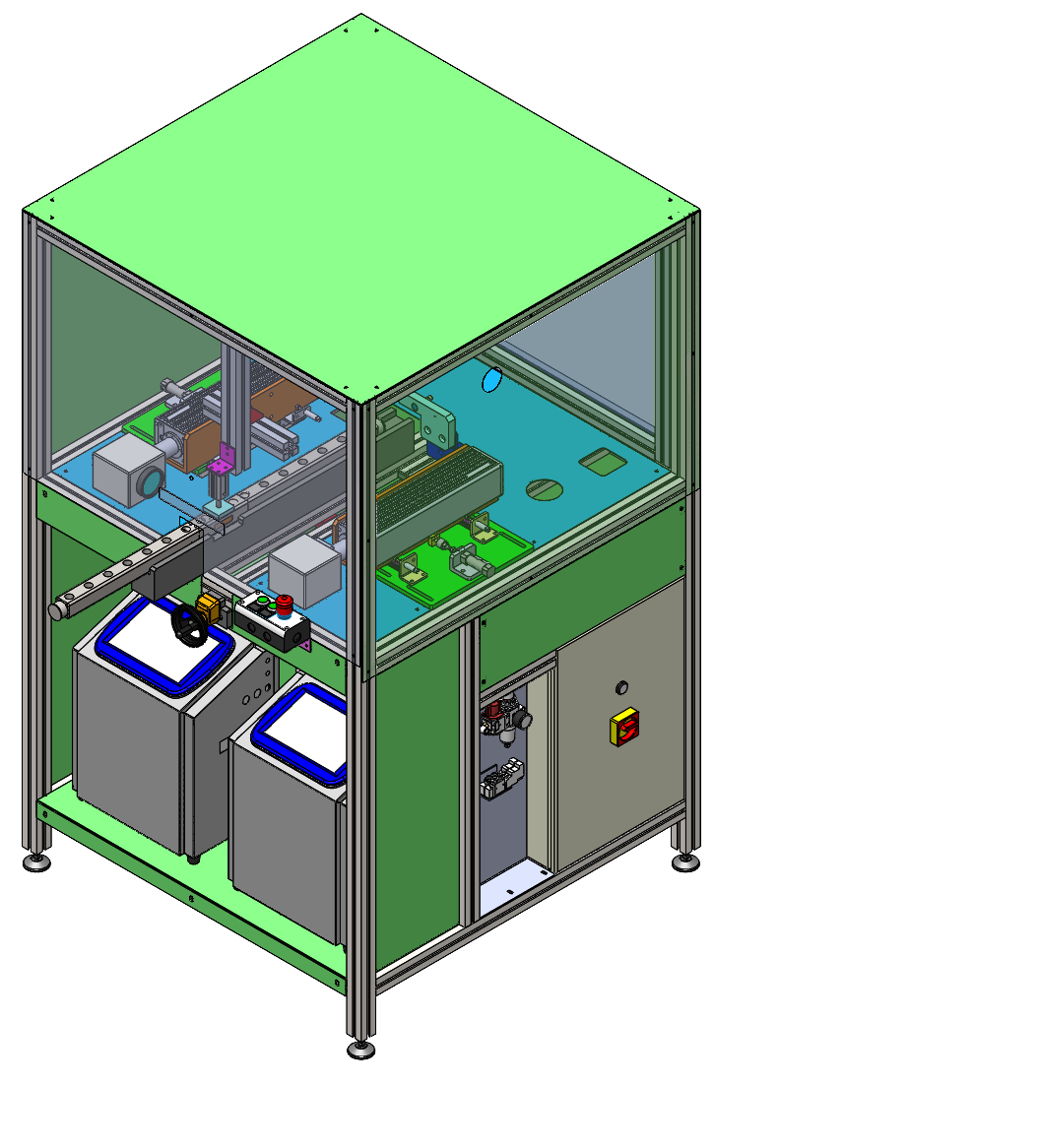

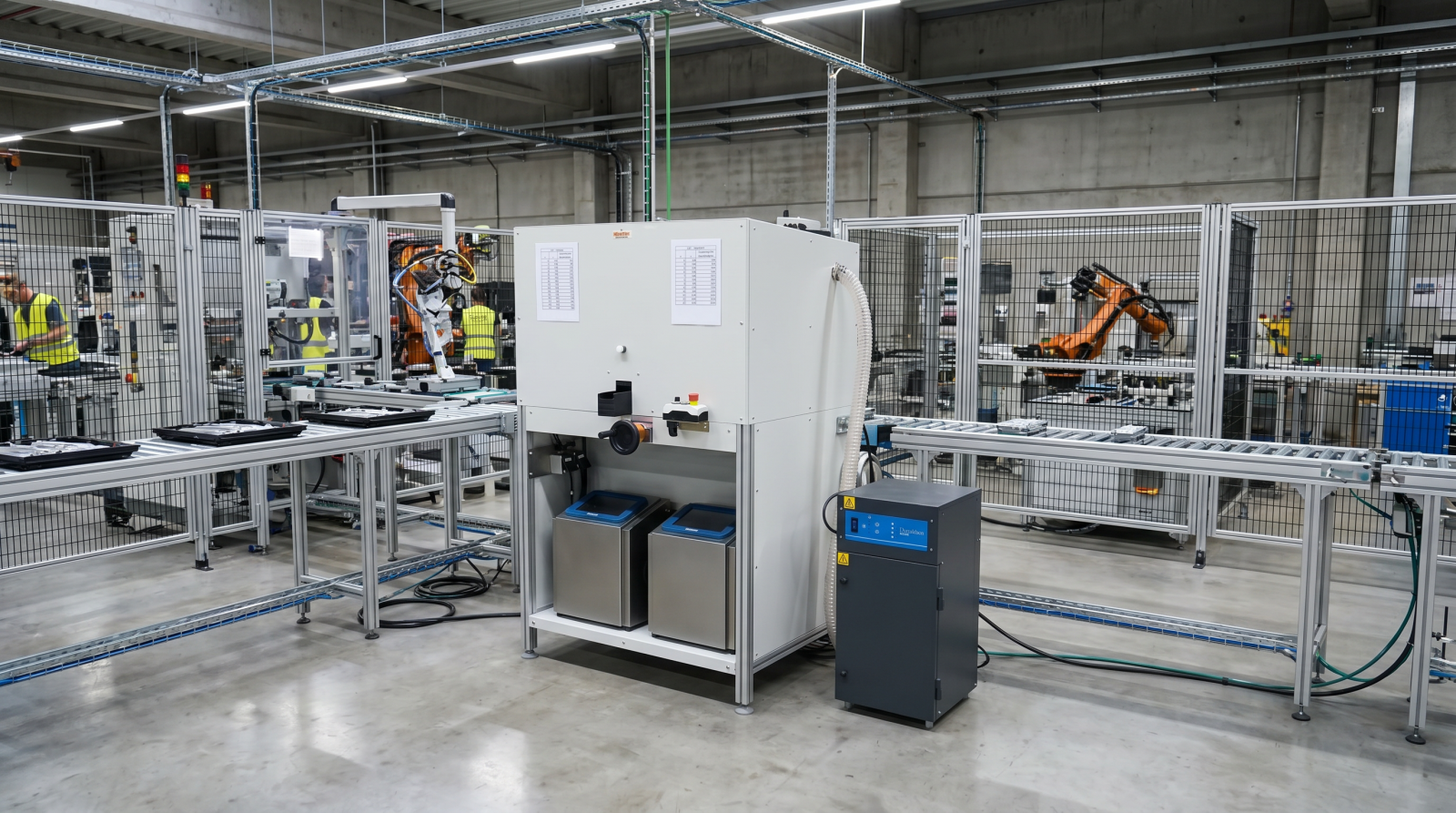

Ćelija za lasersko označavanje radijatorskih kolektora

Važan dio rješenja predstavlja sustav pomicanja laserske jedinice koji omogućuje precizno podešavanje položaja graviranja ovisno o odabranom tipu. Mehanička izvedba sustava osigurava stabilnost postavke, a time i ujednačen rezultat označavanja tijekom cijelog proizvodnog procesa.

Pri razvoju uređaja uzeli smo u obzir i ergonomiju rada. Upravljanje je osmišljeno pregledno i intuitivno, pa operater može brzo pripremiti uređaj za odabrani proizvod i provesti proces označavanja bez zahtjevnih podešavanja.

Uređaj je izrađen u skladu sa svim sigurnosnim propisima, s posebnim naglaskom na zaštitu operatera od štetnog zračenja laserskog izvora. Za uređaj je izrađena primopredajna dokumentacija u skladu s CE propisima te upute za uporabu i održavanje.

Ključne komponente uređaja

Krajnji graničnik s podesivom linearnom jedinicom:

Za prilagodbu različitim dimenzijama proizvoda uređaj je opremljen linearnom jedinicom za podešavanje. Sustav omogućuje ručno podešavanje krajnjeg položaja proizvoda ovisno o veličini odnosno tipu proizvoda.

Mehanički pokazivač položaja (brojač) osigurava jednostavno i ponovljivo podešavanje, što omogućuje brzu pripremu uređaja pri izmjeni proizvoda.

Sustav pomicanja laserske jedinice:

Laserska jedinica postavljena je na automatski pomični sustav koji omogućuje precizno pozicioniranje fokusne udaljenosti u odnosu na proizvod.

Sustav osigurava stabilan položaj lasera tijekom rada i omogućuje prilagodbu prema zahtjevima pojedine izvedbe proizvoda. Time je osigurano kvalitetno i ponovljivo graviranje bez obzira na tip proizvoda.

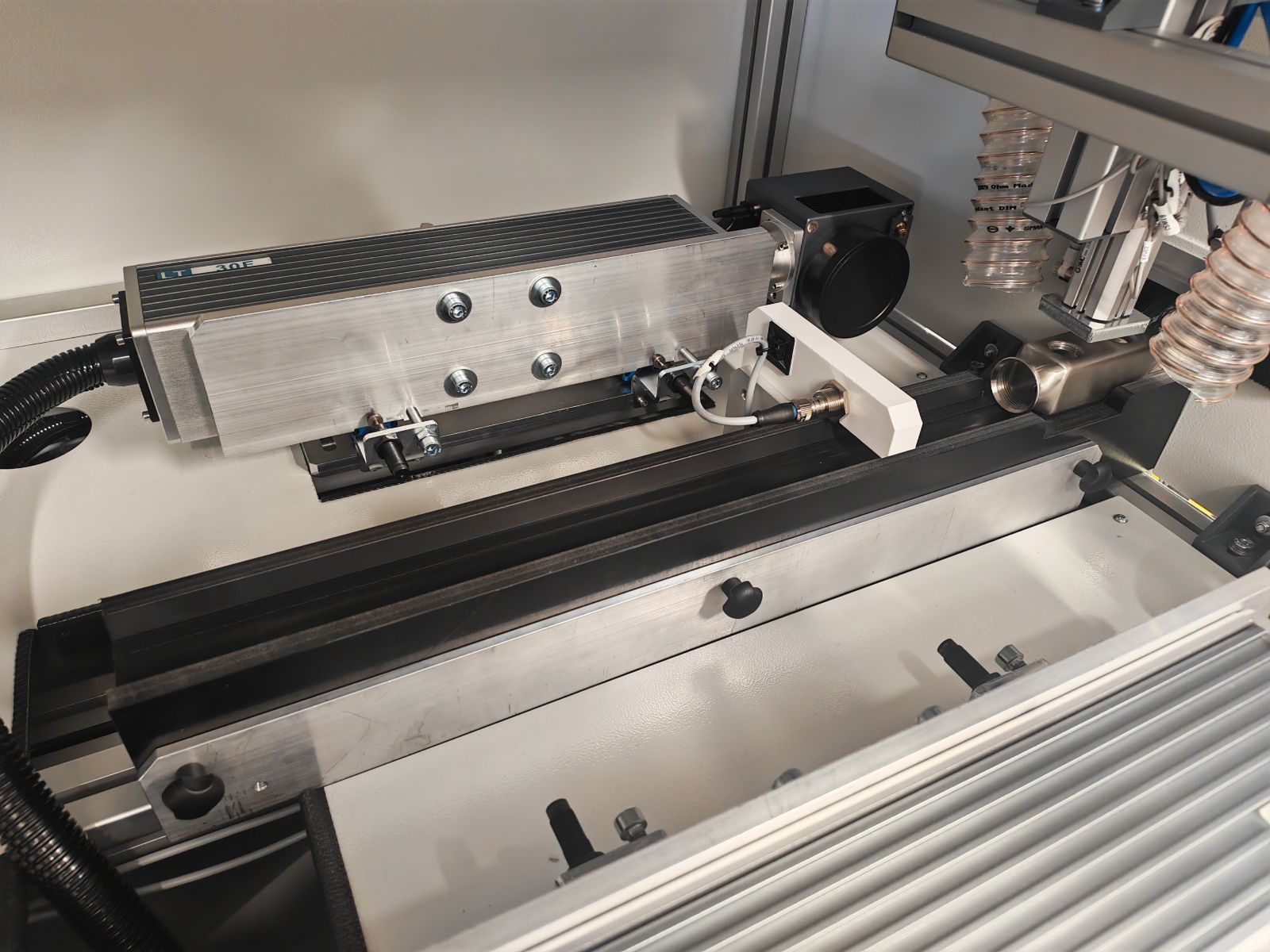

Laserska jedinica i modularno ležište

Modularna ležišta za proizvode: Za osiguravanje optimalnog pozicioniranja različitih radijatorskih kolektora uređaj je opremljen izmjenjivim ležištima.

Modularna izvedba omogućuje brzu izmjenu ležišta, a time i veću fleksibilnost proizvodnje. Proizvod je tijekom označavanja sigurno postavljen, što sprječava neželjena pomicanja i osigurava precizan rezultat.

Upravljanje i nadzor procesa: Rad uređaja osmišljen je tako da omogućuje jednostavnu i preglednu uporabu.

Operater prije početka procesa:

odabire odgovarajuću postavku prema tipu proizvoda,
provjerava je li ležište pravilno postavljeno,
zatvara servisna vrata koja su osigurana sigurnosnim magnetskim prekidačem,
pokreće proces označavanja.

Stanje uređaja jasno je prikazano pomoću svjetlosne signalizacije koja omogućuje brz pregled tijeka procesa.

Prednosti rješenja

Razvijena laserska ćelija naručitelju osigurava učinkovitiji i pouzdaniji proces označavanja. Konstrukcija uređaja omogućuje fleksibilnost, kraće vrijeme podešavanja te konstantnu kvalitetu izvedbe.

Glavne prednosti rješenja:

Precizno i ponovljivo lasersko označavanje zahvaljujući stabilnom pozicioniranju proizvoda.
Prilagodljivost različitim proizvodima primjenom modularnih ležišta i podesivih elemenata.
Brze izmjene postavki koje omogućuju učinkovitiji rad pri različitim proizvodnim serijama.
Jednostavno upravljanje prilagođeno svakodnevnom radu operatera.
Veća pouzdanost procesa i smanjena mogućnost pogrešaka pri označavanju.
Optimiziran proizvodni proces s manje potrebnih podešavanja i kraćim vremenom pripreme.

Zaključak

Ćelija za lasersko označavanje radijatorskih kolektora predstavlja učinkovito rešitev za potrebe sodobne proizvodnje, kjer so ključni natančnost, prilagodljivost in zanesljivost ter količina kvalitetnih izdelkov.

Kombinacijom promišljene mehaničke konstrukcije, modularnih postavki i preciznog laserskog sustava razvili smo uređaj koji omogućuje kvalitetno označavanje različitih proizvoda te naručitelju osigurava stabilan i učinkovit proizvodni proces.
