OSNOVNA PROGA TSG LINIJE

Kalkulator upogiba

PDF podatkovni list

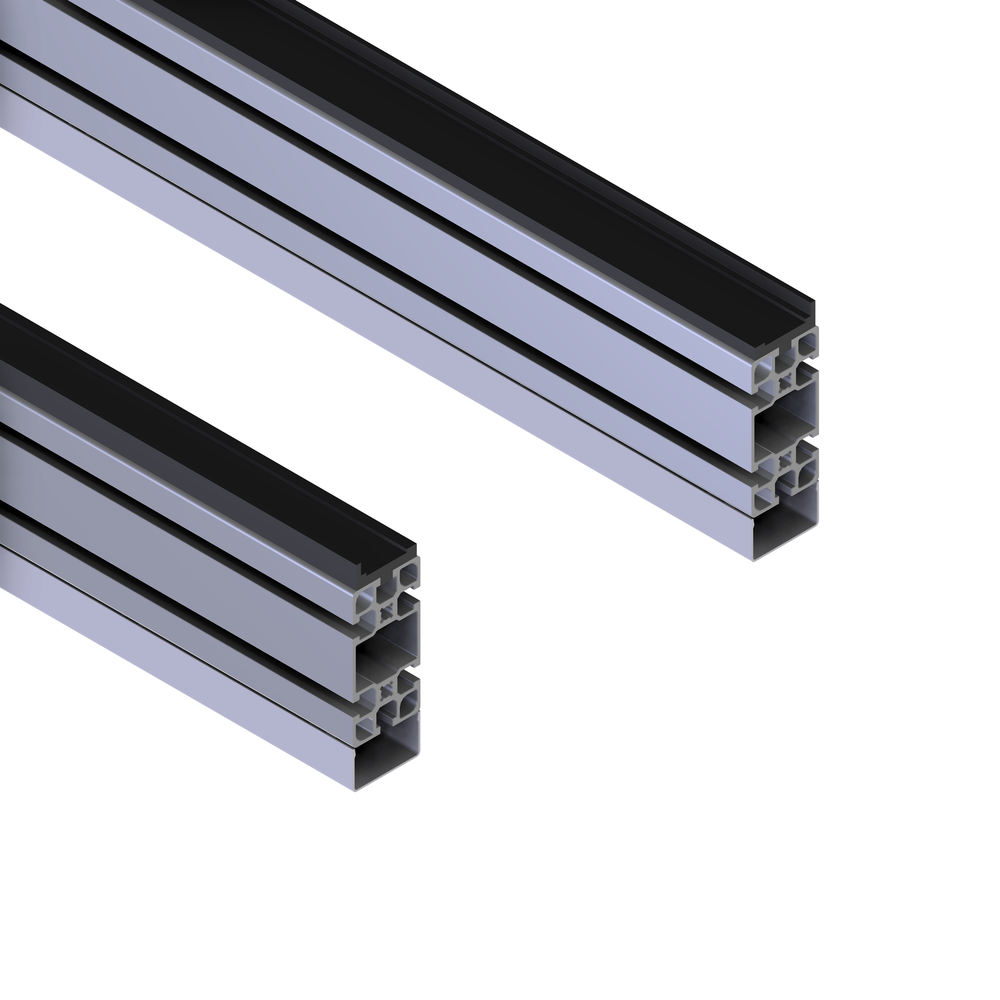

OSNOVNA PROGA TSG LINIJE

430020/0
Podrobnejši opis
Ponastavi
Cena: Po ponudbi
Po naročilu
Dodaj v povpraševanje
Stroški dostave
Imate dodatna vprašanja o tem produktu?
Dodaj med priljubljene

Tehnični podatki / vključeni artikli

  • Profil 45 x 90F, eloksiran, E6/EV1
  • Drsni trak iz PE, črn, izjemno odporen proti obrabi, L maks: 2 m
  • Pokrivni profil za povratni tek jermena s pripenjalnim sistemom
  • Sinhroni jermen za pogon (transportni jermen)

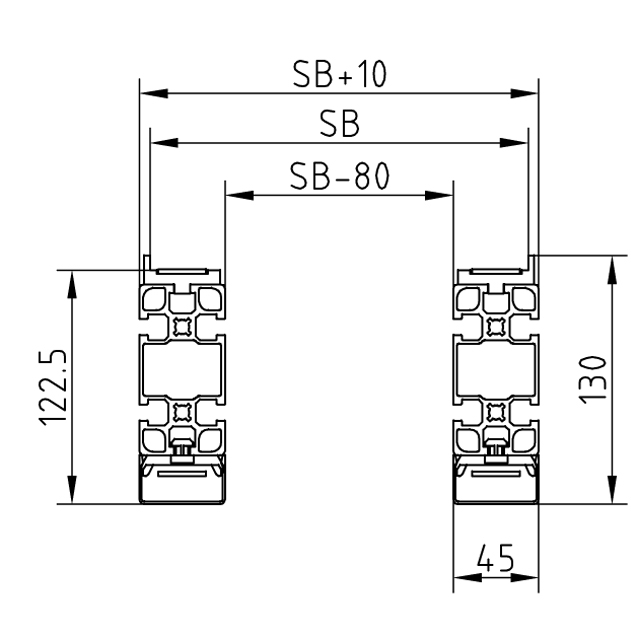

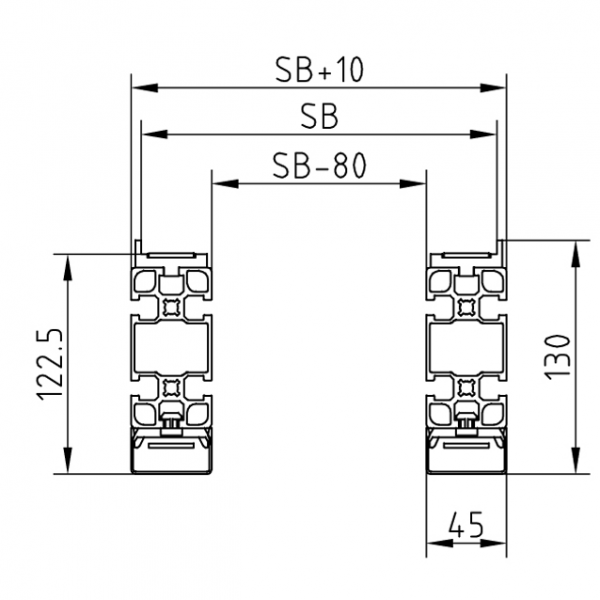

  • Razpetina (SB): univerzalna

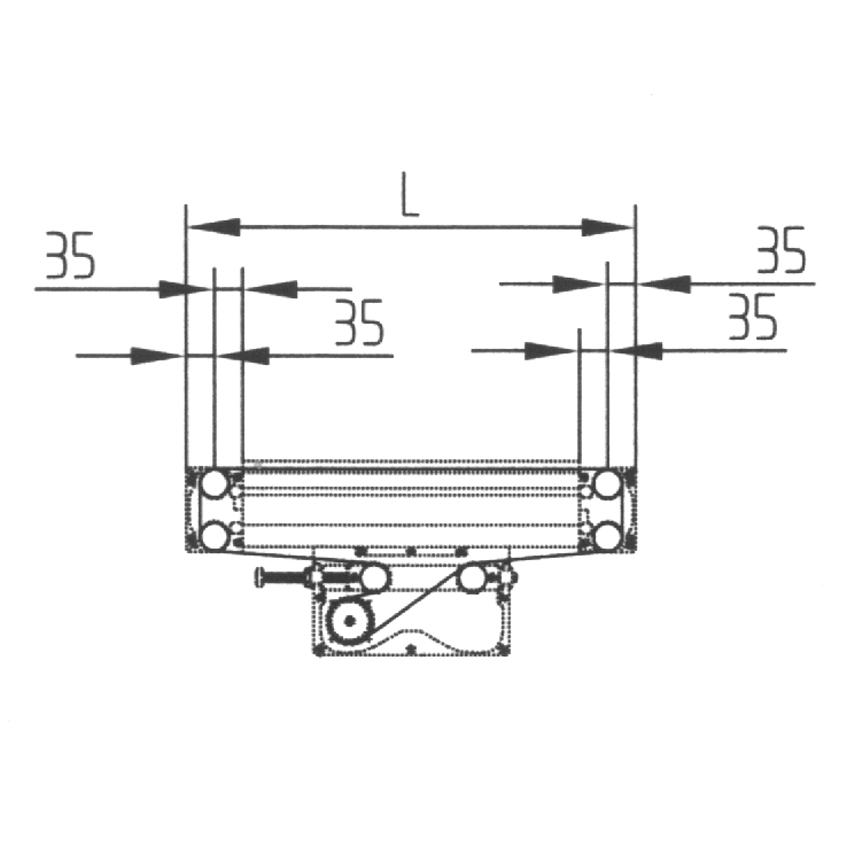

  • Dolžina poti = L-140 mm
  • Dolžina proge min. 270 mm
  • Dolžina proge min. 4000 mm

Uporaba

  • Uporaba v vseh prenosnih sistemih TSG
  • Maks. obremenitev proge je odvisna od pogonskega koncepta
  • Če je skupna obremenitev na odsek presežena, je potrebno razdeliti na več odsekov
  • Izračun dolžine sinhronega jermena:
    (sinhroni jermen je priložen v dobavi)
    Dolžina sinhronega jermena = (L - 70) x 2 + 473 mm, zaokroženo na 5 mm delitev

Navodila za uporabo / način montaže

  • Privijte osnovno razdaljo z nosilci
  • Po pritrditvi pogonske enote, preusmeritev in sinhronih jermenov namestite pokrivni profil na spodnjo stran profila
  • Proste utore profila uporabite za pritrditev zaustavljal, senzorjev, stikal ipd. s standardnimi vijaki
